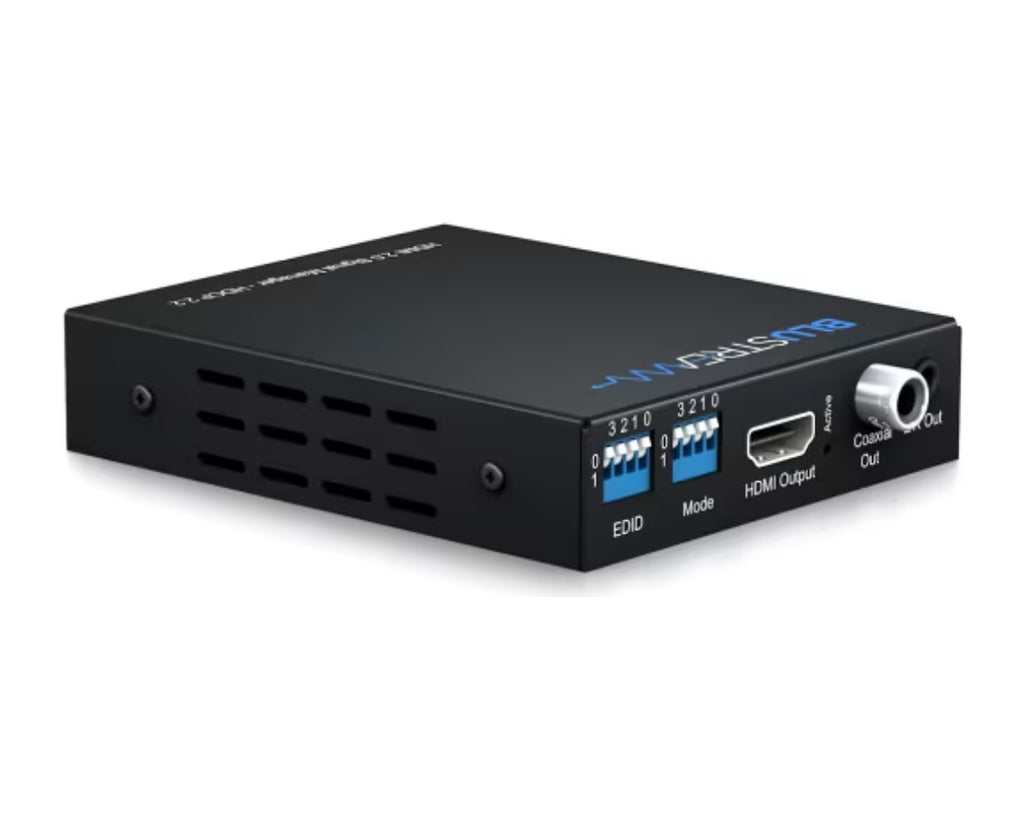

Gestor de Señal HDMI 2.0 Blustream SM11 4K 60 Hz con Extractor e Integrador de Audio

El Blustream SM11 es un gestor de señal HDMI 2.0 que se instala entre una fuente y una pantalla para resolver la mayoría de los problemas de EDID, HDCP, compatibilidad y handshake. Además funciona como extractor de audio (de-embedder), entregando el audio del HDMI en salidas analógica L/R y coaxial digital simultáneas, o como integrador (embedder), insertando una señal analógica estéreo en la salida HDMI. Soporta 4K a 60 Hz 4:4:4 y HDCP 2.2.

¿Para quién es?

Para integradores que enfrentan pantallas en negro, parpadeos o falta de sonido por incompatibilidades entre equipos HDMI; para quienes necesitan sacar el audio de una fuente HDMI hacia un amplificador sin entrada HDMI; y para quienes quieren agregar un audio externo (micrófono mezclado, reproductor de música) a una señal HDMI. Puede extraer audio incluso sin una pantalla conectada, porque actúa como “punto final” HDMI. No conviene para 8K o 4K a 120 Hz: para eso existe el SM11EARC-8K.

Características principales

• Soluciona problemas HDMI: EDID, HDCP, compatibilidad y handshake.
• HDMI 2.0 completo: 4K a 60 Hz 4:4:4.
• HDCP 2.2.
• Todas las resoluciones estándar: de VGA a WUXGA y de 480i a 4K.
• Audio multicanal: paso de bitstream de sonido envolvente, incluidos formatos basados en objetos, según la especificación HDMI.
• Extractor o integrador de audio: se configura para extraer audio del HDMI o para insertar audio analógico en él.
• Extracción simultánea: salidas analógica L/R y coaxial digital al mismo tiempo (la analógica solo PCM de 2 canales).
• Integración de audio: inserta una entrada analógica L/R de 2 canales en la salida HDMI.
• Funciona sin pantalla: extrae el audio aunque no haya pantalla conectada a la salida.
• Paso de CEC: compatible con CEC bypass.

Especificaciones técnicas

• Modelo: Blustream SM11

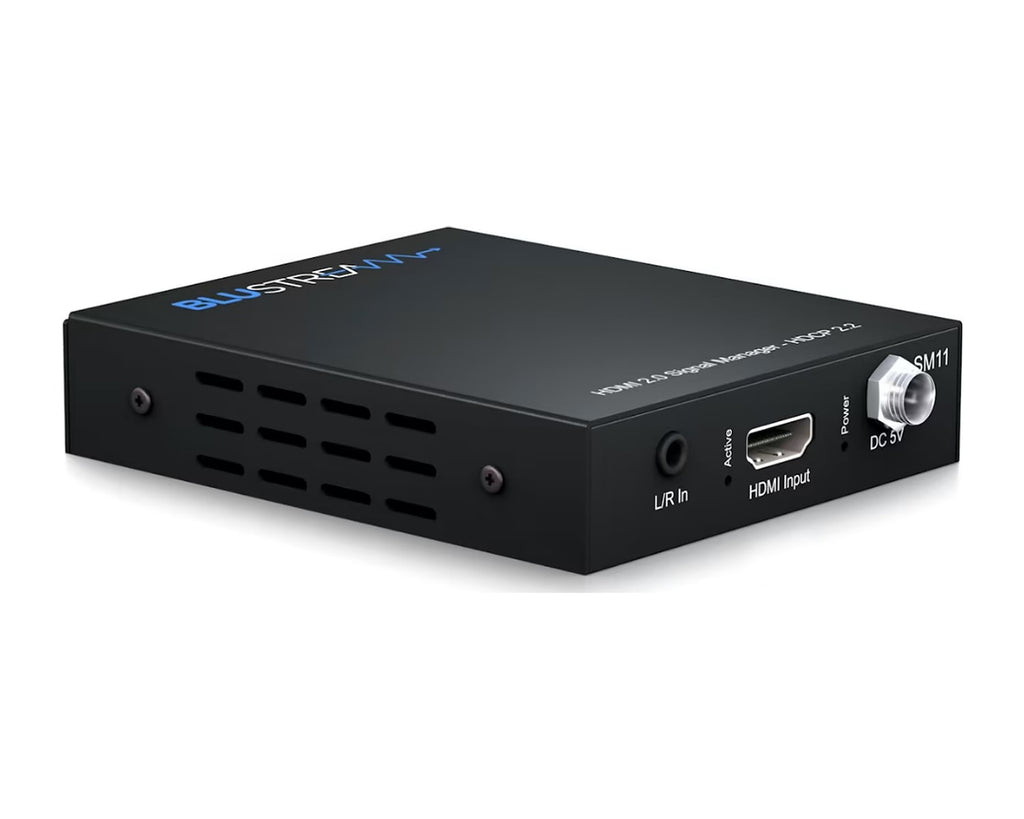

• Entrada de video: 1 × HDMI tipo A hembra de 19 pines

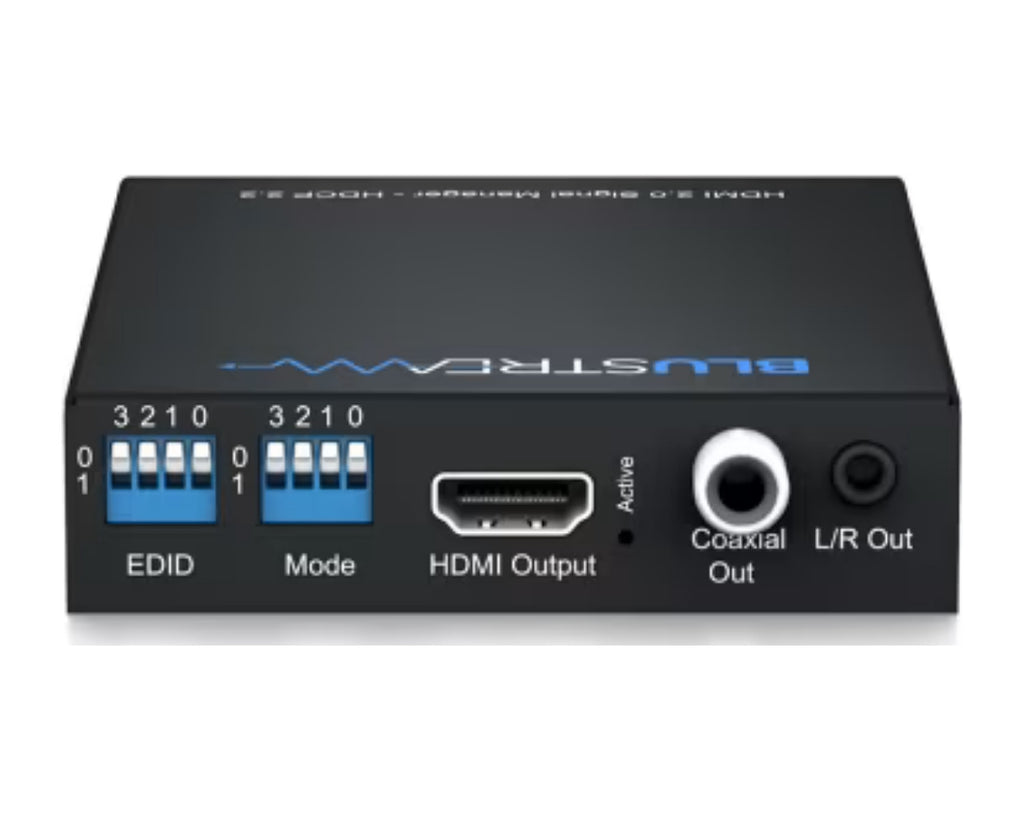

• Salida de video: 1 × HDMI tipo A hembra de 19 pines
• Entrada de audio: 1 × analógica L/R (jack 3,5 mm estéreo)
• Salidas de audio: 1 × RCA coaxial (S/PDIF) y 1 × analógica L/R (jack 3,5 mm estéreo)
• HDCP: 2.2
• Alimentación: 5 V / 1 A DC con conector de rosca (incluida)
• Temperatura de operación: 0 °C a 40 °C
• Temperatura de almacenamiento: −20 °C a 60 °C

Medidas y peso

• Carcasa: 105 × 23 × 87 mm; con conectores: 114 × 23 × 87 mm (ancho × alto × profundidad).
• Peso de envío: 0,5 kg.

¿Qué es la gestión de EDID?

El EDID es la “tarjeta de presentación” que cada pantalla envía a la fuente para indicarle qué resoluciones y formatos de audio acepta. Cuando una señal se reparte entre varias pantallas con capacidades distintas, la fuente puede elegir un formato que alguna no soporta y aparecen pantallas en negro o sin sonido. La gestión de EDID permite fijar el formato que se anuncia a las fuentes (por ejemplo, 1080p con audio estéreo, o 4K con audio multicanal) y así garantizar una imagen estable en todas las pantallas.

Compatibilidad

Funciona con cualquier fuente y pantalla HDMI hasta 4K 60 Hz. La salida coaxial entrega el audio digital tal como lo envía la fuente (incluido sonido envolvente en bitstream, según el formato), mientras la salida analógica entrega estéreo PCM. Conecte las salidas de audio a un amplificador, barra de sonido o parlantes activos.

Contenido de la caja

• 1 × gestor de señal SM11.
• 1 × fuente de poder 5 V / 1 A DC.
• 1 × kit de montaje.
• 1 × manual de usuario.

Preguntas frecuentes

¿Sirve para sacar el audio del decodificador a un amplificador antiguo? Sí. Extrae el audio del HDMI a salidas analógica y coaxial digital.

¿Necesita una pantalla conectada para extraer audio? No. Actúa como punto final HDMI y extrae el audio igualmente.

¿Puedo agregar audio a una señal HDMI? Sí. En modo integrador inserta una entrada analógica estéreo en la salida HDMI.

¿Soporta 8K? No. Para 8K o 4K a 120 Hz use el SM11EARC-8K.

Modelo: SM11.
