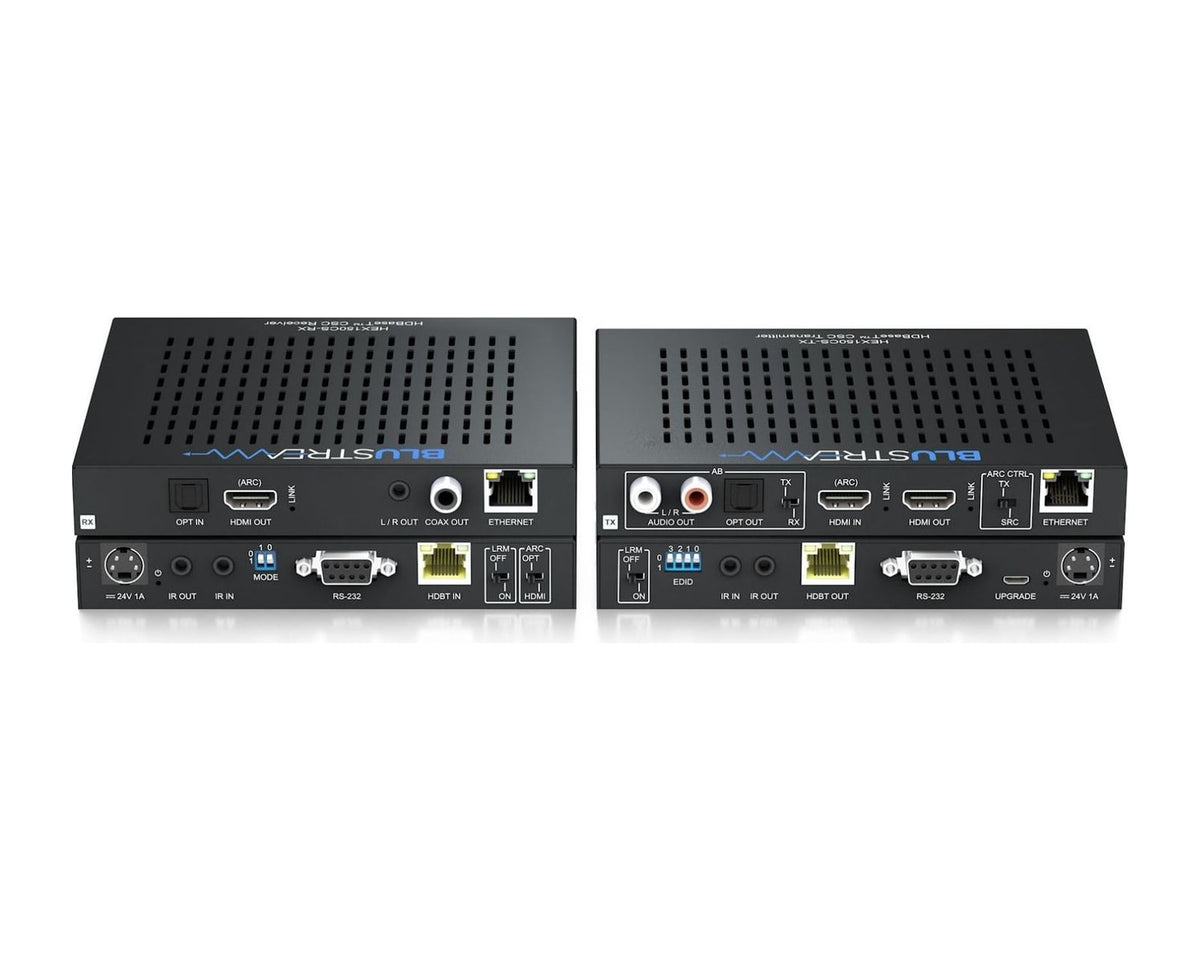

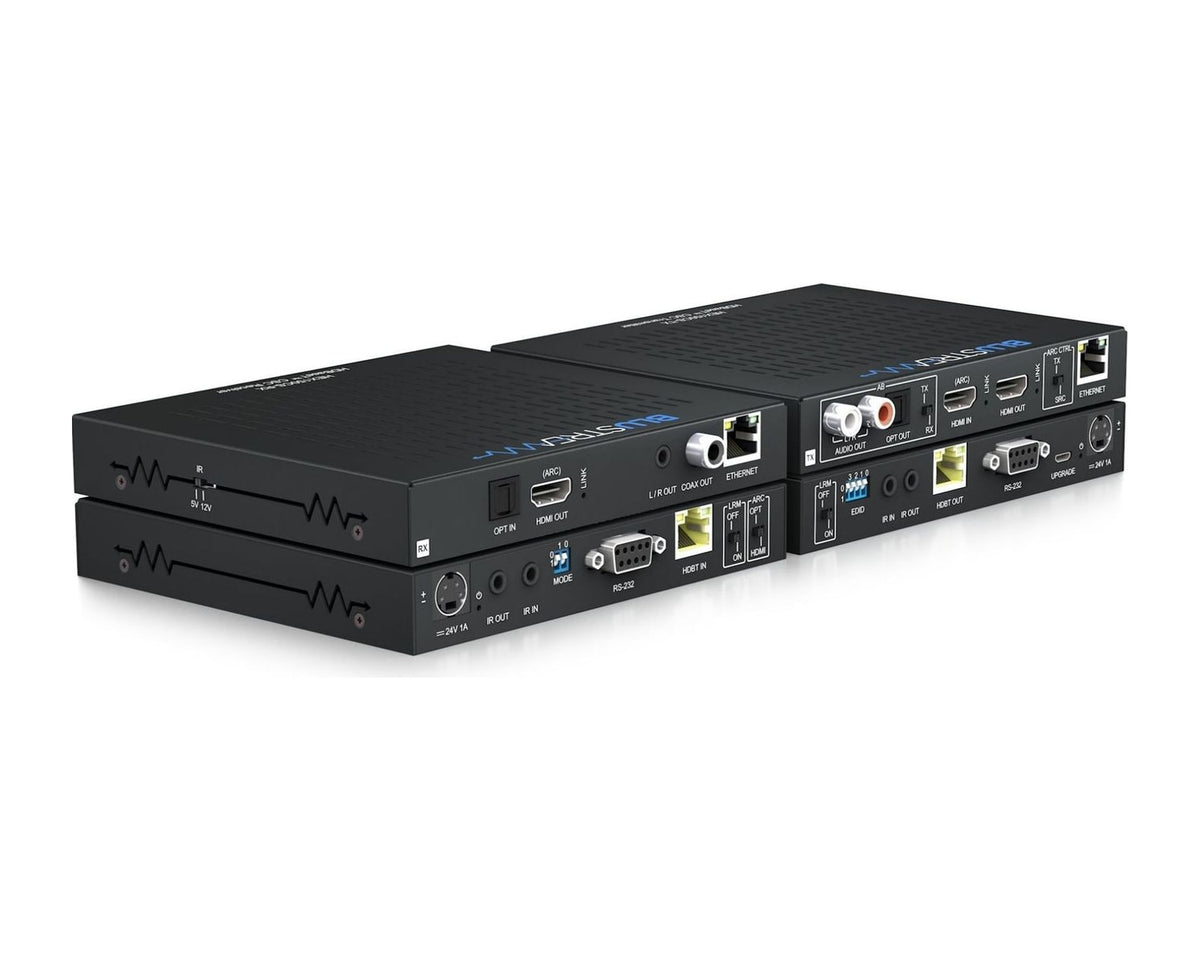

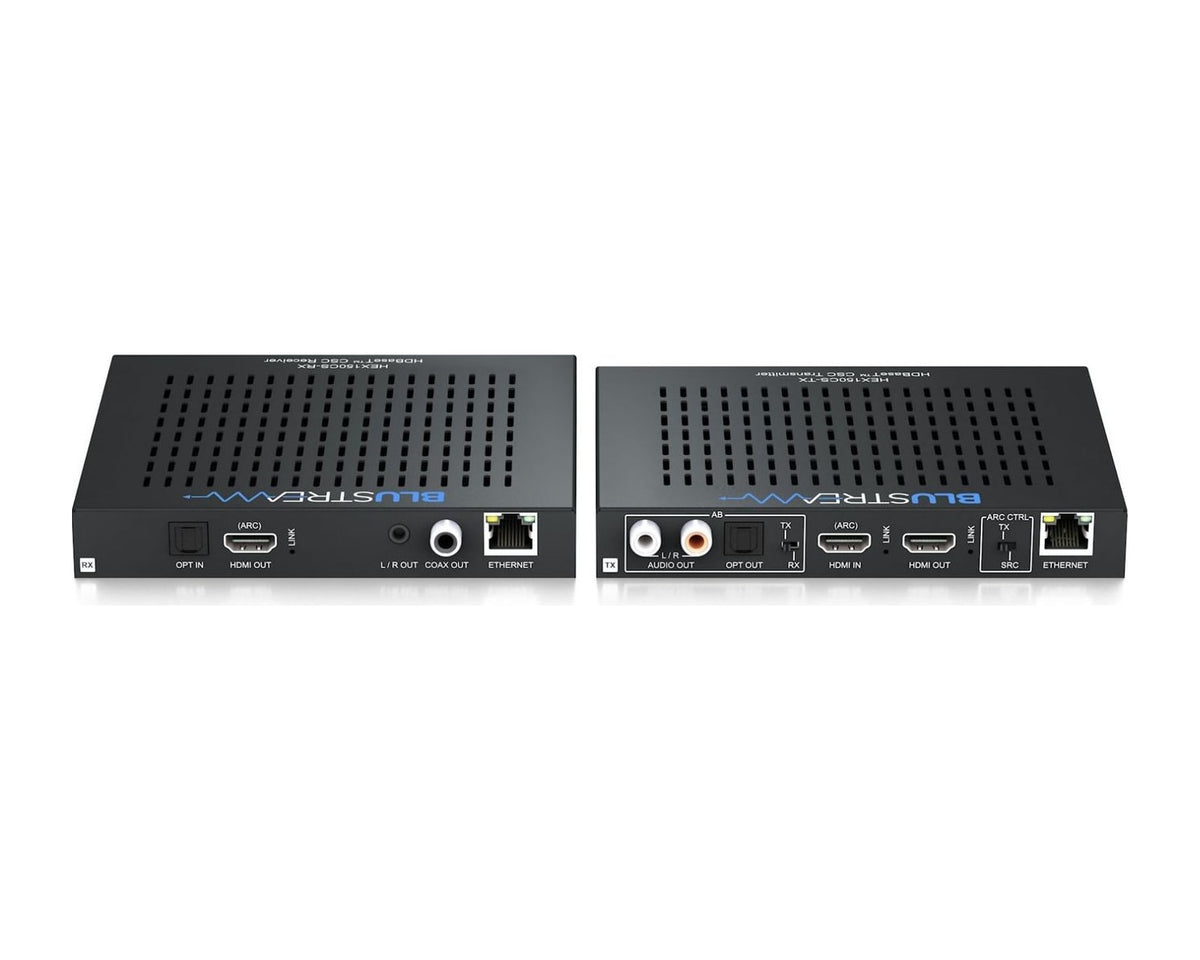

Kit Extensor HDMI HDBaseT Blustream HEX150CS-KIT 4K 60 Hz hasta 100 m y 1080p hasta 150 m (TX + RX)

El Blustream HEX150CS-KIT es un kit extensor HDMI HDBaseT™ de largo alcance de la gama Platinum, que incluye transmisor (HEX150CS-TX) y receptor (HEX150CS-RX). Lleva video 4K a 60 Hz 4:4:4 con HDR hasta 100 metros y 1080p hasta 150 metros (modo de largo alcance HDBaseT) por un solo cable CAT. Además transporta Ethernet 10/100, RS-232 e IR en ambos sentidos, soporta ARC (canal de retorno de audio) desde la pantalla y se alimenta desde cualquiera de los dos extremos gracias al PoC bidireccional.

¿Para quién es este kit?

Para instalaciones donde la distancia supera lo que alcanzan los extensores comunes: auditorios, salones de eventos, iglesias, estadios, campus, bodegas, centros comerciales y edificios donde la pantalla o el proyector está a más de 40 metros de la fuente. También para salas donde se necesita llevar red a la pantalla (por ejemplo, un televisor inteligente) usando el mismo cable, o devolver el audio del televisor a un amplificador ubicado junto a la fuente. No conviene para distancias cortas: un HEX70CS cumple igual a menor precio.

Características principales

• 4K 60 Hz 4:4:4 hasta 100 m: con conversión de espacio de color (CSC) compatible con HDMI 2.0 de 18 Gbps, incluido HDR.
• 1080p hasta 150 m: en el modo de largo alcance de HDBaseT™.
• Conversión descendente de video: entrega 4K 4:2:0 o 1080p a pantallas que no soportan 4:4:4, sin afectar la salida de lazo.
• Salida HDMI de lazo en el transmisor: para una pantalla local.
• ARC: retorno de audio desde la pantalla por HDMI y por entrada óptica, hacia salidas HDMI, óptica y analógica del transmisor (la analógica solo PCM de 2 canales).
• Audio multicanal: paso de bitstream, incluidos formatos basados en objetos.
• Ethernet 10/100 bidireccional: lleva red a la pantalla por el mismo cable.
• RS-232 e IR bidireccionales: incluye receptor y emisor IR de 5 V.
• PoC bidireccional: una sola fuente alimenta ambos equipos, desde cualquier extremo.
• Re-clocking HDMI y gestión avanzada de EDID: HDCP 2.2.

Especificaciones técnicas

• Modelo: Blustream HEX150CS-KIT (HEX150CS-TX + HEX150CS-RX)
• Distancia: 4K 60 Hz 4:4:4 hasta 100 m; 1080p hasta 150 m
• Transmisor (TX): entrada 1 × HDMI tipo A hembra; salida 1 × HDBaseT RJ45 (más salida HDMI de lazo); audio 2 × RCA (L/R) y 1 × óptica (S/PDIF); Ethernet 1 × RJ45; RS-232 1 × DB9 hembra; IR 1 × entrada jack 3,5 mm estéreo y 1 × salida jack 3,5 mm mono; DIP switch de EDID de 4 pines
• Receptor (RX): entrada 1 × HDBaseT RJ45; salida 1 × HDMI tipo A hembra; entrada de audio 1 × óptica (S/PDIF); salidas de audio 1 × jack 3,5 mm estéreo y 1 × RCA coaxial digital; Ethernet 1 × RJ45; RS-232 1 × DB9 hembra; IR 1 × entrada jack 3,5 mm estéreo y 1 × salida jack 3,5 mm mono
• HDCP: 2.2
• Alimentación: 24 V / 1 A DC con conector DIN de 4 pines, con PoC bidireccional (una fuente incluida)
• Temperatura de operación: 0 °C a 40 °C
• Temperatura de almacenamiento: −20 °C a 60 °C

Medidas y peso

• Receptor: 148 × 134 × 22 mm de carcasa; 148 × 153 × 22 mm con conectores (ancho × profundidad × alto).
• Transmisor: 156 × 123 × 23 mm de carcasa; 156 × 135 × 23 mm con conectores.
• Peso de envío del kit: 1,6 kg.

¿Qué es HDBaseT y por qué conviene?

HDBaseT™ es un estándar internacional para transportar video HDMI sin comprimir, audio, señales de control (IR y RS-232) e incluso alimentación eléctrica a través de un único cable de red CAT5e, CAT6 o CAT6a. A diferencia de los extensores que comprimen la señal o que dependen de la red IP, HDBaseT entrega la imagen con latencia cero y sin pérdida de calidad, lo que lo convierte en la solución preferida por los integradores para llevar una fuente HDMI a una pantalla o proyector ubicado lejos: salas de reuniones, auditorios, aulas, restaurantes, gimnasios, salas de cine en casa y señalética digital. Como el cable de red es delgado, económico y fácil de terminar en obra, se ahorra en canalización frente a un cable HDMI largo, que además pierde señal pasados los 10 a 15 metros.

Recomendaciones de cableado para largas distancias

Las distancias de 100 m en 4K y 150 m en 1080p se logran con cable CAT6a o CAT7 sólido de cobre, blindado y de buena calidad, en un tramo continuo y directo entre transmisor y receptor. No use switches, patch panels ni cables CCA en el enlace, y evite pasar el cable junto a líneas eléctricas de potencia. Con cables de menor categoría, la distancia útil se reduce.

Compatibilidad

Funciona con cualquier fuente y pantalla HDMI. Para el retorno de audio (ARC), la pantalla debe soportar ARC por HDMI o tener salida óptica. Los equipos son compatibles con otros productos HDBaseT de Blustream según la tabla de compatibilidad TX/RX del fabricante, y se integran con sistemas de control por RS-232 e IR.

Contenido de la caja

• 1 × transmisor HEX150CS-TX.
• 1 × receptor HEX150CS-RX.
• 1 × fuente de poder 24 V / 1 A DC.
• 1 × receptor IR.
• 1 × emisor IR.
• 2 × soportes de montaje.
• 1 × guía de referencia rápida.

Preguntas frecuentes

¿Cuál es la distancia real en 4K? Hasta 100 m en 4K 60 Hz 4:4:4 con cable de buena calidad; en 1080p llega a 150 m en modo de largo alcance.

¿Necesito una fuente en cada extremo? No. Con el PoC bidireccional, la fuente incluida alimenta ambos equipos desde cualquier extremo.

¿Puedo llevar internet a la pantalla? Sí. El kit transporta Ethernet 10/100 bidireccional por el mismo cable CAT.

¿Puedo devolver el audio del televisor a un amplificador junto a la fuente? Sí, mediante ARC por HDMI o la entrada óptica del receptor, hacia las salidas de audio del transmisor.

Modelo: HEX150CS-KIT.
