Kit Extensor HDMI HDBaseT Blustream HEX70CS-KIT 4K 60 Hz 4:4:4 HDR hasta 40 m (TX + RX)

El Blustream HEX70CS-KIT es un kit extensor HDMI HDBaseT™ de la gama Contractor que incluye transmisor (HEX70CS-TX) y receptor (HEX70CS-RX). Lleva video 4K a 60 Hz 4:4:4 con HDR hasta 40 metros y 1080p hasta 70 metros por un solo cable CAT, gracias a su conversión avanzada de espacio de color (CSC) compatible con HDMI 2.0 de 18 Gbps. Suma una salida HDMI de lazo (loop-out) en el transmisor para una pantalla local, extracción de audio analógica y digital coaxial en el receptor, y paso bidireccional de RS-232 e IR.

¿Para quién es este kit?

Para proyectos que exigen 4K con la máxima calidad de color: salas de reuniones con pantallas 4K, aulas con proyectores modernos, cine en casa con HDR, retail y señalética. La salida de lazo permite tener un monitor junto a la fuente (por ejemplo, en el atril o la sala de control) y otra pantalla lejana mostrando lo mismo. La salida de audio del receptor sirve para conectar parlantes amplificados o un amplificador en la sala de la pantalla. No conviene si solo necesita 1080p a corta distancia: la serie HEX70SL es más económica.

Características principales

• HDBaseT™ con conversión de espacio de color (CSC): compatible con la especificación HDMI 2.0 de 18 Gbps, incluido HDR.
• 4K 60 Hz 4:4:4 hasta 40 m: y 1080p hasta 70 m por un solo cable CAT.
• Todas las resoluciones estándar: de VGA a WUXGA y de 480i a 4K.
• Audio multicanal: paso de bitstream de sonido envolvente, incluidos formatos basados en objetos.
• RS-232 bidireccional: para controlar pantallas o proyectores por puerto serie a distancia.
• IR bidireccional: con soporte de IR de 5 V / 12 V.
• HDCP 2.2: con gestión avanzada de EDID.
• Conversión descendente de video: la salida HDMI del receptor puede entregar 4K 60 Hz 4:2:0 o 1080p a una pantalla que no soporta 4:4:4, mientras la salida de lazo del transmisor mantiene la resolución original.
• Salida HDMI de lazo en el TX: para una pantalla local o para encadenar más equipos.
• Re-clocking HDMI en el receptor: ayuda a resolver problemas de HDCP, compatibilidad y handshake.
• Extracción de audio: salidas analógicas L/R y digital coaxial (S/PDIF) simultáneas en el receptor.
• Incluye receptor y emisor IR de 5 V.

Especificaciones técnicas

• Modelo: Blustream HEX70CS-KIT (HEX70CS-TX + HEX70CS-RX)
• Distancia: 4K 60 Hz 4:4:4 hasta 40 m; 1080p hasta 70 m
• Ancho de banda HDMI: especificación HDMI 2.0 de 18 Gbps, con HDR

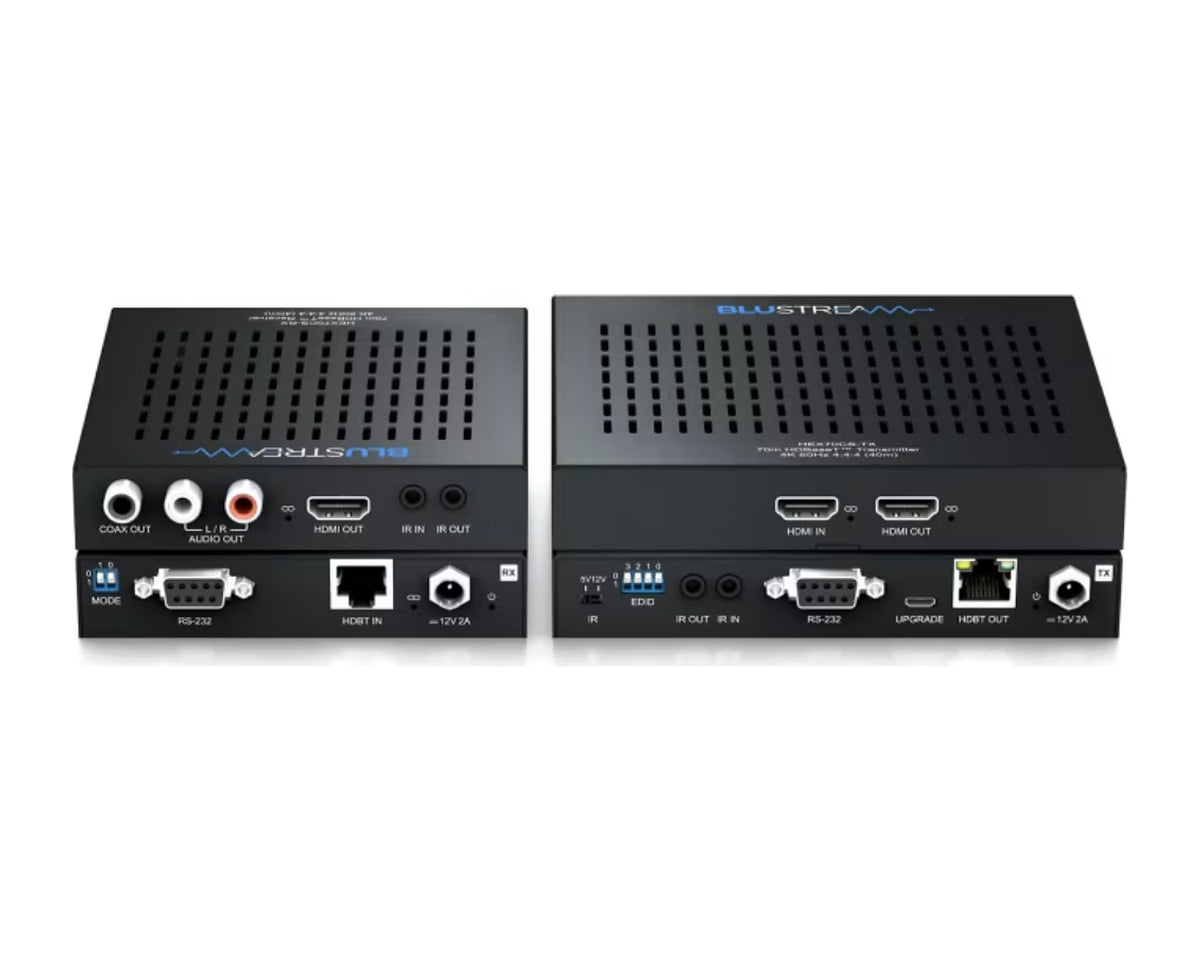

• Transmisor (TX): entrada 1 × HDMI tipo A hembra; salidas 1 × HDBaseT RJ45 y 1 × HDMI tipo A hembra (lazo); RS-232 1 × DB9 hembra; IR 1 × entrada jack 3,5 mm estéreo y 1 × salida jack 3,5 mm mono; DIP switch de EDID de 4 pines
• Receptor (RX): entrada 1 × HDBaseT RJ45; salida 1 × HDMI tipo A hembra; audio 1 × RCA coaxial (S/PDIF) y 2 × RCA analógicas (L/R); RS-232 1 × DB9 hembra; IR 1 × entrada jack 3,5 mm estéreo y 1 × salida jack 3,5 mm mono
• HDCP: 2.2
• Alimentación: 12 V / 2 A DC con conector de rosca (incluida)
• Consumo: 12,7 W
• Temperatura de operación: 0 °C a 40 °C
• Temperatura de almacenamiento: −20 °C a 60 °C

Medidas y peso

• Transmisor: 143 × 134 × 22 mm sin conectores; 143 × 141 × 22 mm con conectores (ancho × profundidad × alto).
• Receptor: 113 × 124 × 22 mm sin conectores; 113 × 138 × 22 mm con conectores.
• Peso de cada equipo: 0,35 kg (sin accesorios).
• Peso de envío del kit: 1,4 kg.

¿Qué es HDBaseT y por qué conviene?

HDBaseT™ es un estándar internacional para transportar video HDMI sin comprimir, audio, señales de control (IR y RS-232) e incluso alimentación eléctrica a través de un único cable de red CAT5e, CAT6 o CAT6a. A diferencia de los extensores que comprimen la señal o que dependen de la red IP, HDBaseT entrega la imagen con latencia cero y sin pérdida de calidad, lo que lo convierte en la solución preferida por los integradores para llevar una fuente HDMI a una pantalla o proyector ubicado lejos: salas de reuniones, auditorios, aulas, restaurantes, gimnasios, salas de cine en casa y señalética digital. Como el cable de red es delgado, económico y fácil de terminar en obra, se ahorra en canalización frente a un cable HDMI largo, que además pierde señal pasados los 10 a 15 metros.

Recomendaciones de cableado

Para lograr las distancias indicadas, use cable CAT6 o CAT6a sólido de cobre, idealmente blindado (STP/FTP) en instalaciones con mucha interferencia eléctrica, y conectores RJ45 terminados con la norma T568B en ambos extremos. Evite cables de aluminio recubierto (CCA), uniones intermedias, patch panels y switches de red en el tramo HDBaseT: el enlace debe ser punto a punto, directo entre transmisor y receptor. Las distancias máximas se reducen con cables de menor categoría o de mala calidad, y con resoluciones más altas.

Compatibilidad

Funciona con cualquier fuente y pantalla HDMI. Para 4K HDR protegido, la fuente y la pantalla deben ser compatibles con HDCP 2.2. Los equipos HEX70CS son compatibles con otros transmisores, receptores y matrices HDBaseT de Blustream según la tabla de compatibilidad TX/RX del fabricante. El RS-232 y el IR permiten integrar el enlace con sistemas de control como Crestron, Control4, RTI o similares.

Contenido de la caja

• 1 × transmisor HEX70CS-TX.
• 1 × receptor HEX70CS-RX.
• 2 × soportes de montaje.
• 1 × fuente de poder 12 V / 2 A.
• 1 × emisor IR.
• 1 × receptor IR.
• 1 × guía de referencia rápida.

Preguntas frecuentes

¿Qué diferencia tiene con el HEX70SL-KIT? El HEX70CS lleva 4K a 60 Hz 4:4:4 con HDR (18 Gbps), agrega salida HDMI de lazo, extracción de audio y RS-232. El HEX70SL llega a 4K 60 Hz solo en 4:2:0.

¿Puedo tener una pantalla junto a la fuente y otra lejos? Sí. La salida HDMI de lazo del transmisor alimenta una pantalla local, mientras el receptor alimenta la pantalla remota.

¿Qué pasa si mi pantalla remota no soporta 4K 4:4:4? El receptor puede convertir a 4K 4:2:0 o 1080p para esa pantalla, sin afectar la salida de lazo.

¿Puedo sacar el audio a un amplificador? Sí, por las salidas RCA analógicas o la salida coaxial digital del receptor.

Modelo: HEX70CS-KIT.
