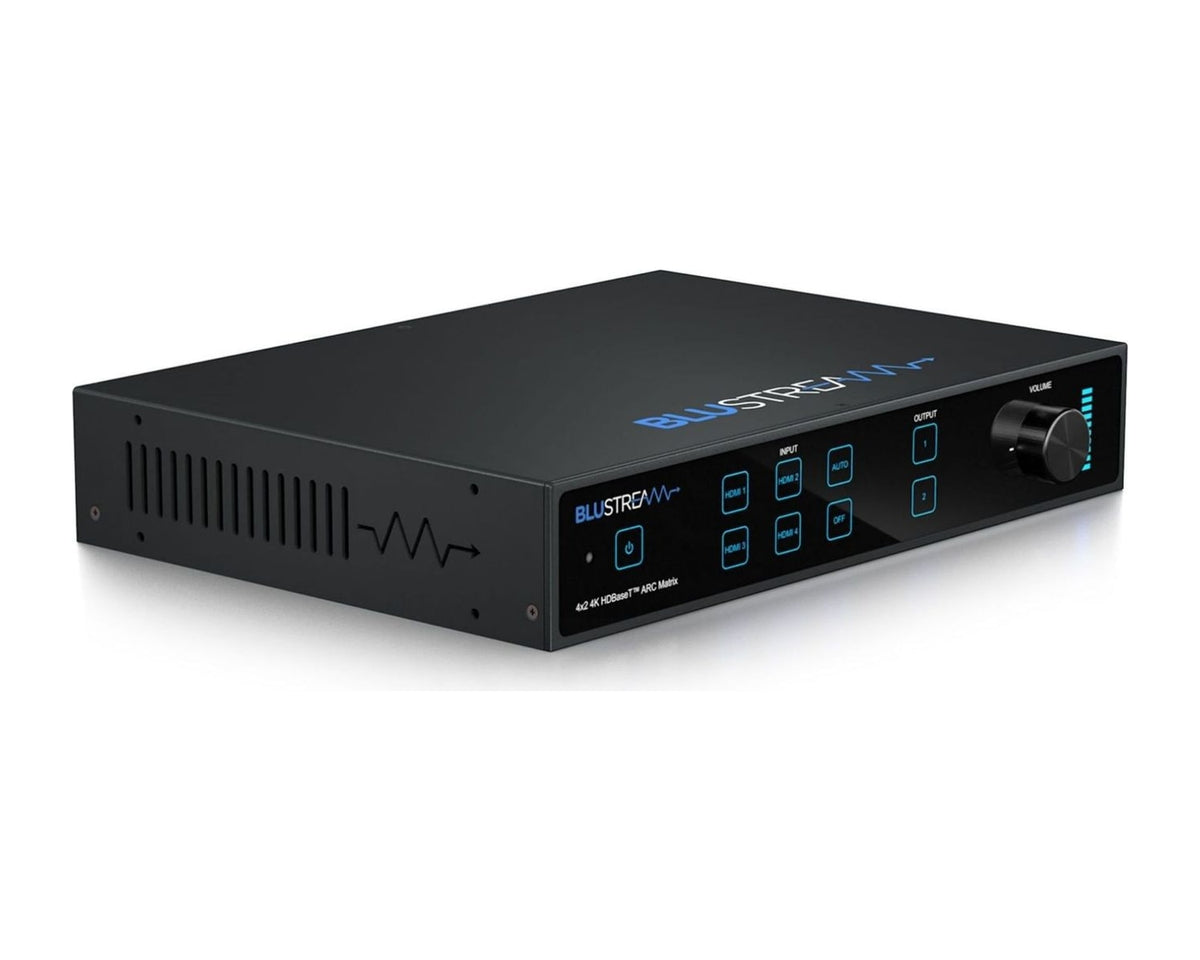

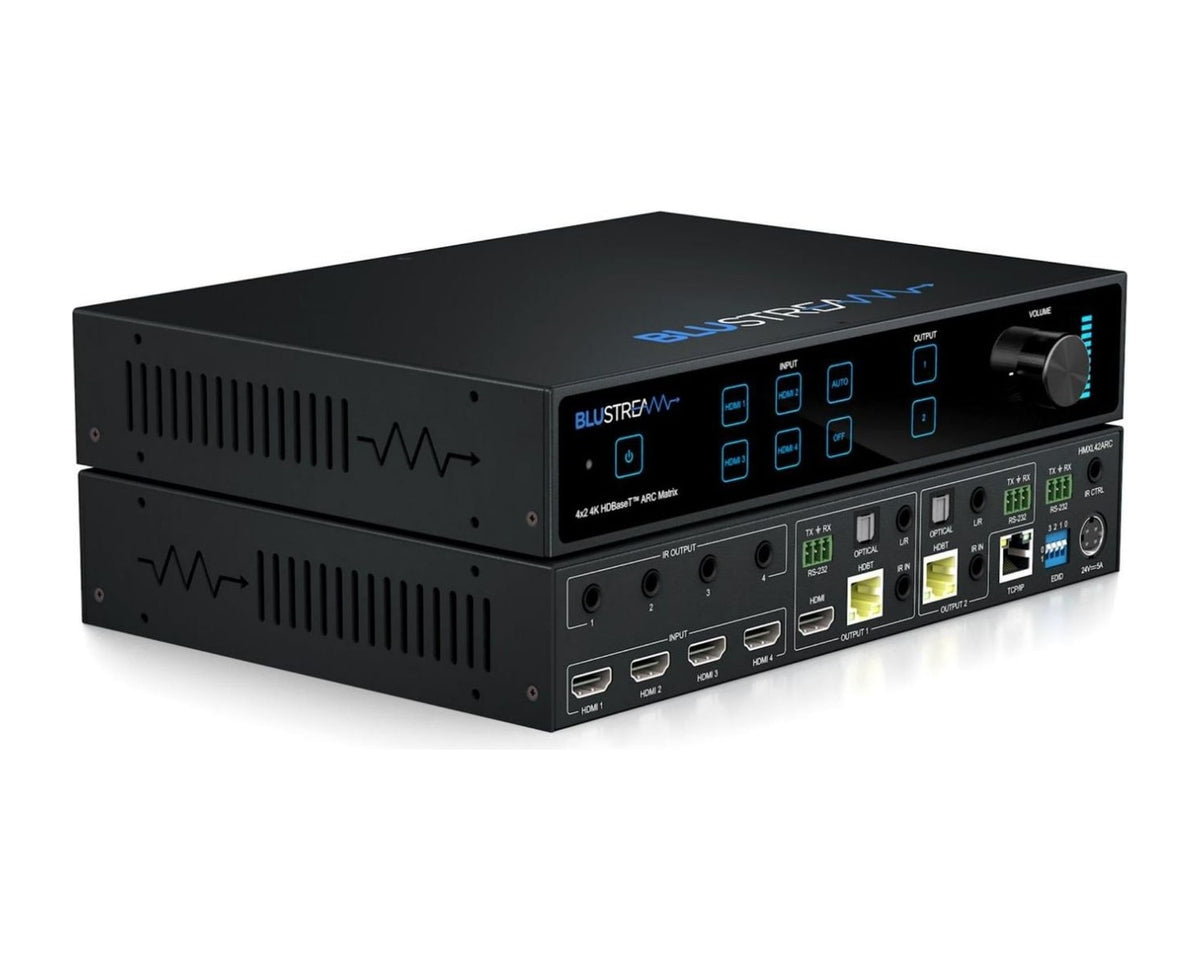

Kit Matriz HDBaseT Blustream HMXL42ARC-KIT 4x2 4K HDR con ARC y 2 Receptores (70 m)

El Blustream HMXL42ARC-KIT es un sistema de distribución completo: una matriz HDBaseT™ 4 × 2 con 4 entradas HDMI que se enrutan de forma independiente a 2 salidas HDBaseT, más 2 receptores RX70CS incluidos. Distribuye 4K 60 Hz 4:4:4 con HDR hasta 40 metros y 1080p hasta 70 metros por cable CAT, y suma una matriz de audio 8 × 2 controlable por separado del video, con soporte de ARC desde las pantallas, salidas analógicas con control de volumen y salidas ópticas.

¿Para quién es?

Para casas con dos zonas de TV (por ejemplo, living y quincho, o sala de cine y dormitorio), bares y restaurantes con dos pantallas lejanas, salas de reuniones divisibles y salas de capacitación. Cuatro fuentes (decodificadores, reproductores, consolas o computadores) quedan centralizadas en un rack y cada pantalla puede ver la que quiera, con el sonido de cada zona enviado a su amplificador. No conviene si necesita más de dos pantallas remotas: Blustream tiene matrices HDBaseT de 4 × 4 y superiores.

Características principales

• Matriz 4 × 2 HDBaseT™: 4 entradas HDMI enrutables de forma independiente a 2 salidas HDBaseT; la salida 1 entrega HDMI y HDBaseT simultáneos.
• 4K 60 Hz 4:4:4 con HDR hasta 40 m: y 1080p hasta 70 m, con conversión de espacio de color (CSC) HDMI 2.0 de 18 Gbps.
• Smart Scaling: las salidas HDBaseT entregan 4K 4:2:0 o 1080p a pantallas que no soportan 4K 4:4:4, sin afectar a las demás.
• Matriz de audio 8 × 2: independiente del video, con 8 fuentes: 4 audios de las entradas HDMI, 2 de las zonas y 2 ARC de las zonas.
• Salidas de audio: analógicas L/R con control de volumen de nivel de línea y ópticas S/PDIF simultáneas.
• ARC: retorno de audio de las pantallas por HDMI ARC u óptico.
• Interfaz web: para configurar y controlar la matriz.
• IR bidireccional y PoC: en todas las salidas HDBaseT; alimenta por PoC a los receptores RX70CS incluidos.
• Drivers de control: para Control4, Savant, Crestron (Home y tradicional), Q-SYS, AVA, Elan, Extron, Loxone, RTI, URC, Push y DemoPad.
• HDCP 2.2 y gestión avanzada de EDID.

Especificaciones técnicas

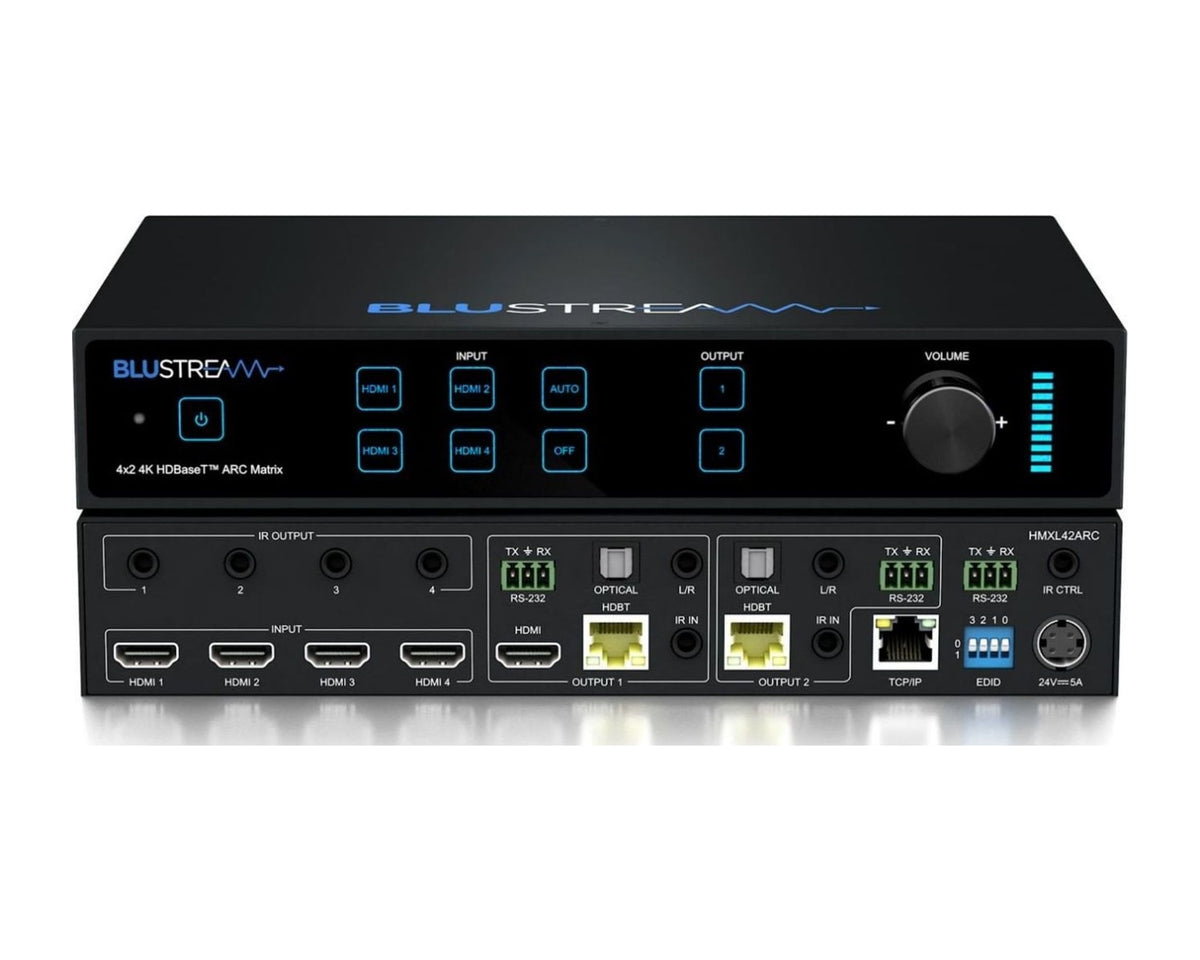

• Modelo: Blustream HMXL42ARC-KIT (matriz HMXL42ARC + 2 × RX70CS)
• Entradas de video: 4 × HDMI tipo A hembra de 19 pines
• Salidas de video: 1 × HDMI tipo A hembra y 2 × HDBaseT™ RJ45
• Salidas de audio: 2 × analógicas L/R (jack 3,5 mm estéreo) y 2 × ópticas (S/PDIF)
• RS-232: 3 × conector Phoenix de 3 pines
• IR: 3 × entradas jack 3,5 mm estéreo y 4 × salidas jack 3,5 mm mono
• Distancia: 4K 60 Hz 4:4:4 hasta 40 m; 1080p hasta 70 m
• HDCP: 2.2
• Montaje: rack de 1U (orejas incluidas) o de superficie (soportes incluidos)
• Alimentación: 24 V / 5 A DC con conector DIN de 4 pines
• Temperatura de operación: −5 °C a +55 °C
• Temperatura de almacenamiento: −25 °C a +70 °C

Medidas y peso

• Matriz: 220 × 44 × 235 mm (ancho × alto × profundidad), sin patas.
• Peso de envío del kit: 4,5 kg.

¿Qué es HDBaseT y por qué conviene?

HDBaseT™ es un estándar internacional para transportar video HDMI sin comprimir, audio, señales de control (IR y RS-232) e incluso alimentación eléctrica a través de un único cable de red CAT5e, CAT6 o CAT6a. A diferencia de los extensores que comprimen la señal o que dependen de la red IP, HDBaseT entrega la imagen con latencia cero y sin pérdida de calidad, lo que lo convierte en la solución preferida por los integradores para llevar una fuente HDMI a una pantalla o proyector ubicado lejos: salas de reuniones, auditorios, aulas, restaurantes, gimnasios, salas de cine en casa y señalética digital. Como el cable de red es delgado, económico y fácil de terminar en obra, se ahorra en canalización frente a un cable HDMI largo, que además pierde señal pasados los 10 a 15 metros.

Recomendaciones de cableado

Para lograr las distancias indicadas, use cable CAT6 o CAT6a sólido de cobre, idealmente blindado (STP/FTP) en instalaciones con mucha interferencia eléctrica, y conectores RJ45 terminados con la norma T568B en ambos extremos. Evite cables de aluminio recubierto (CCA), uniones intermedias, patch panels y switches de red en el tramo HDBaseT: el enlace debe ser punto a punto, directo entre transmisor y receptor. Las distancias máximas se reducen con cables de menor categoría o de mala calidad, y con resoluciones más altas.

Compatibilidad

Acepta cualquier fuente HDMI y entrega la señal a cualquier pantalla o proyector con entrada HDMI a través de los receptores incluidos. Las salidas HDBaseT también son compatibles con otros receptores Blustream según la tabla de compatibilidad TX/RX. Para el ARC, la pantalla debe soportar ARC por HDMI o tener salida óptica. Se integra con los principales sistemas de automatización mediante RS-232, IR y su API publicada.

Contenido de la caja

• 1 × matriz HMXL42ARC.
• 2 × receptores RX70CS.
• 1 × kit de montaje en rack de 19" y 1 × kit de montaje de superficie.
• 2 × kits de montaje para los RX70CS.
• 1 × control remoto.
• 4 × emisores IR (IRE1) y 3 × receptores IR (IRR).
• 1 × cable serie DB9 a Phoenix de 3 pines.
• 1 × cable de control IR jack 3,5 mm a 3,5 mm.
• 1 × fuente de poder 24 V / 5 A.
• 1 × guía de referencia rápida.

Preguntas frecuentes

¿Incluye los receptores? Sí. El kit trae la matriz y 2 receptores HDBaseT RX70CS, alimentados por PoC desde la matriz.

¿Puedo ver la misma fuente en las dos pantallas? Sí, una matriz permite enviar la misma entrada a ambas salidas o una distinta a cada una.

¿Puedo escuchar en una zona un audio distinto al video? Sí. La matriz de audio 8 × 2 se controla de forma independiente del video.

¿Qué sistemas de control soporta? Hay drivers para Control4, Savant, Crestron, Q-SYS, AVA, Elan, Extron, Loxone, RTI, URC, Push y DemoPad, además de RS-232, IR y web.

Modelo: HMXL42ARC-KIT.
