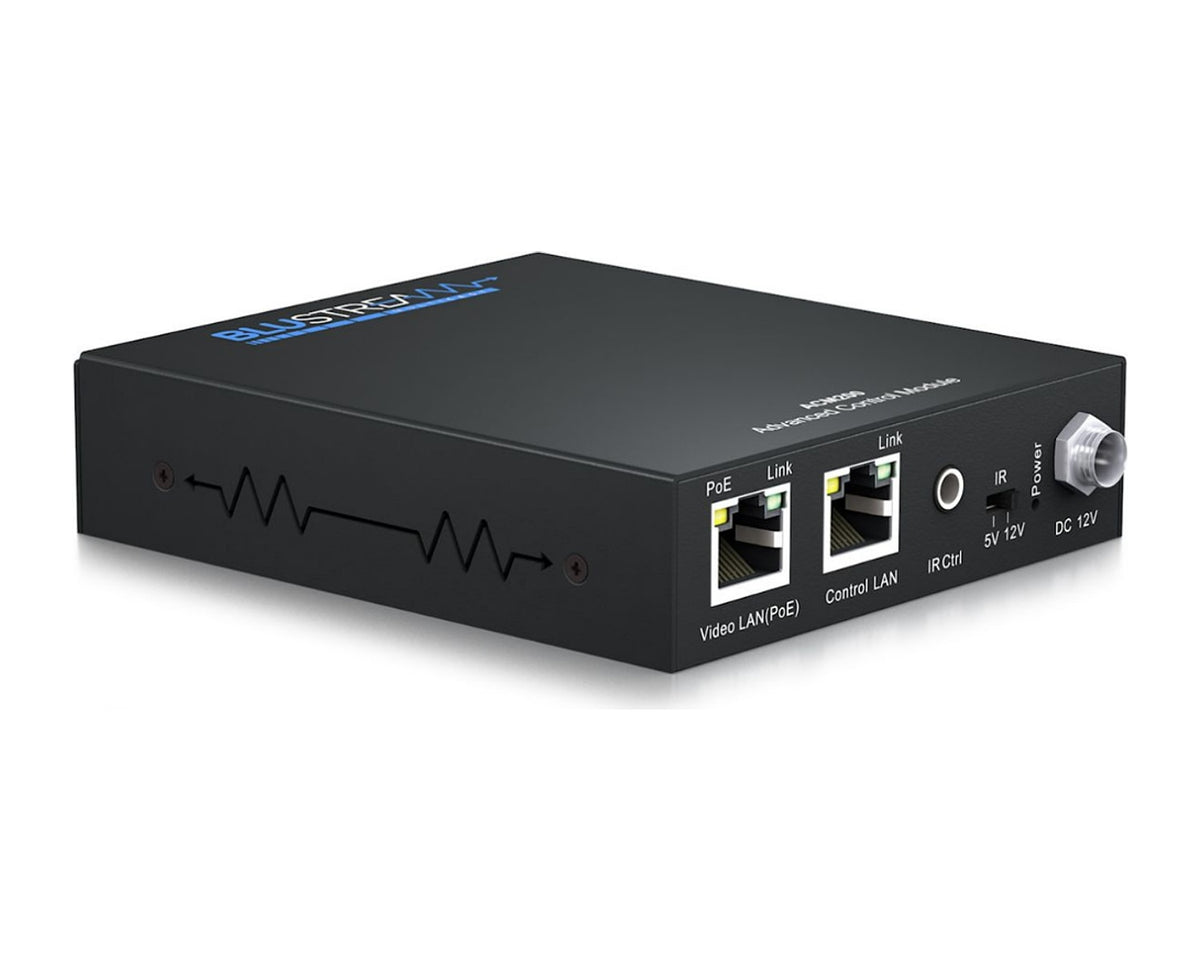

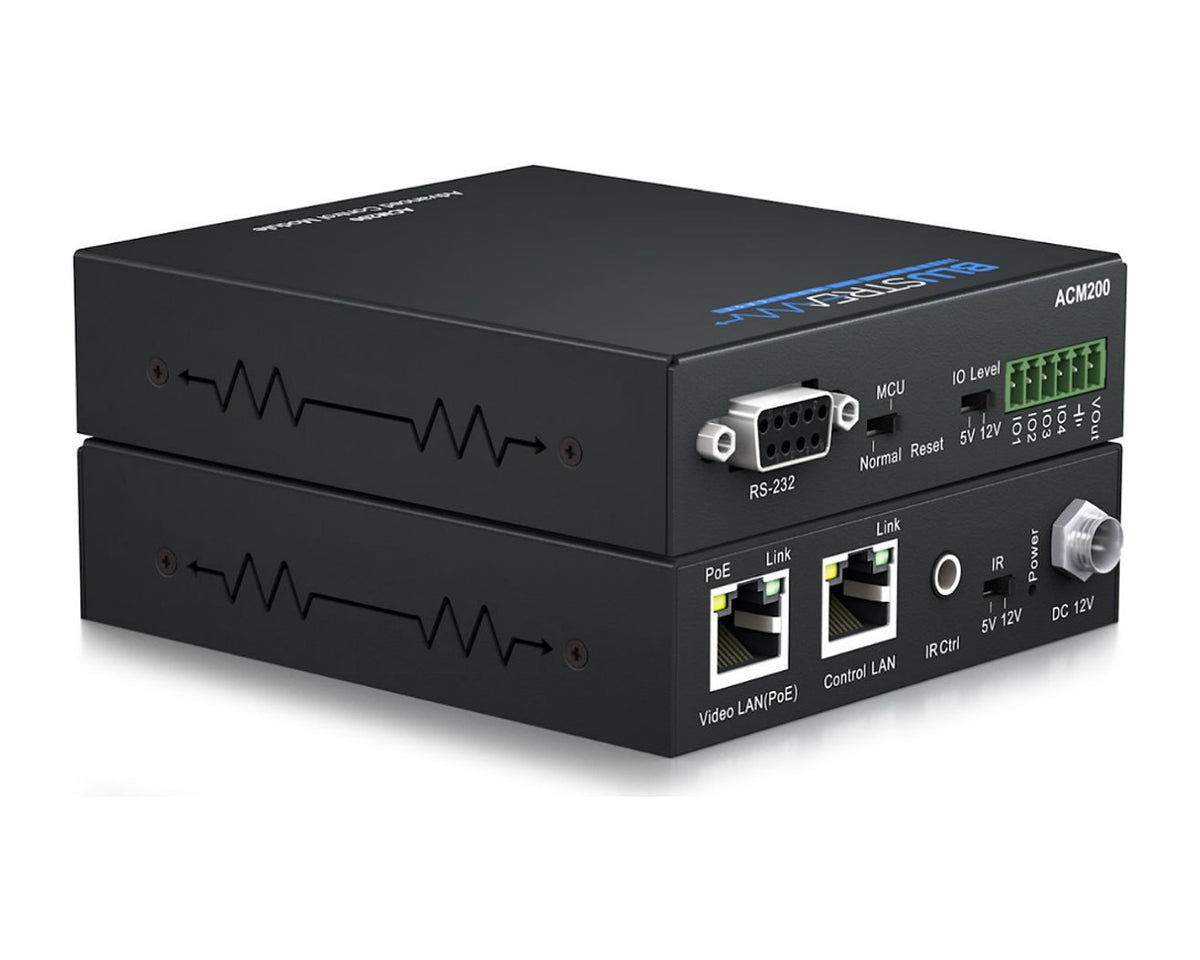

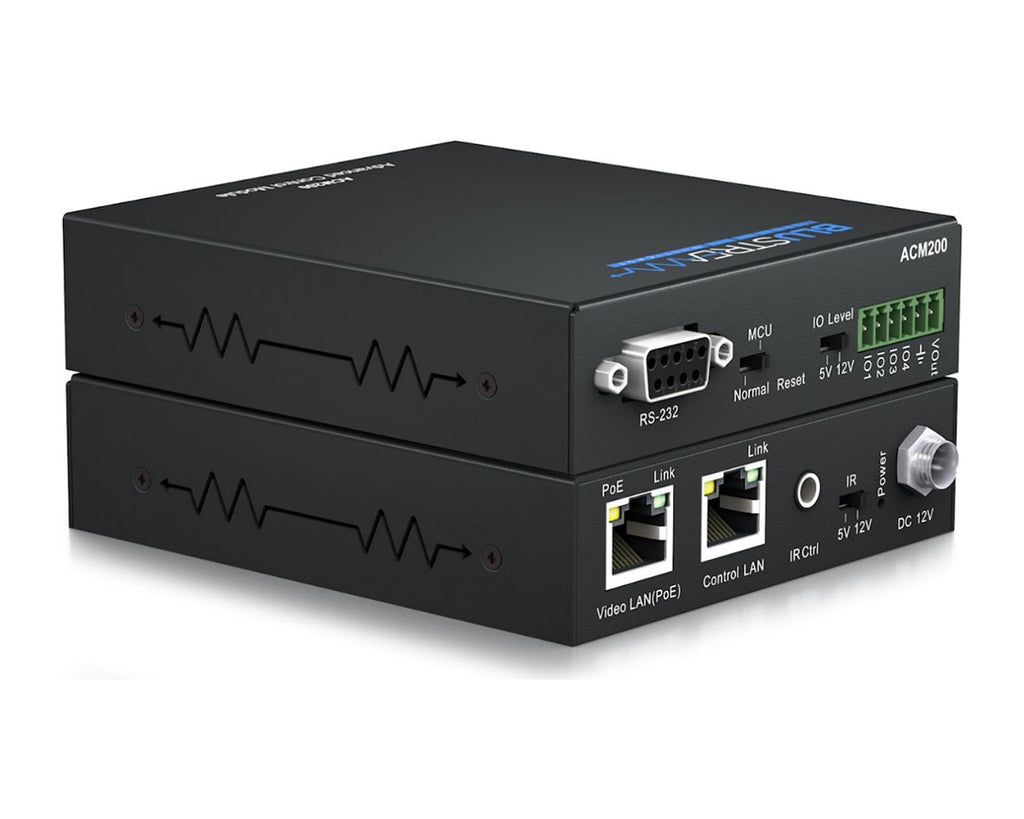

Módulo de Control Blustream ACM200 para Sistemas de Video sobre IP Multicast (Web, App y RS-232)

El Blustream ACM200 es el módulo de control y configuración de los sistemas de video sobre IP Multicast de Blustream (IP50HD o IP200UHD / IP250UHD). Ofrece una interfaz web con selección de fuentes “arrastrar y soltar” y vista previa de video, configuración automática del sistema, enrutamiento independiente de IR, RS-232, USB/KVM, audio y video, y dos puertos de red para unir la red existente con la red de video sin configuraciones avanzadas.

¿Para quién es?

Para integradores que instalan sistemas de distribución de video sobre IP de Blustream en salas de reuniones, campus, hoteles, bares deportivos, retail, salas de control y residencias grandes. Es la pieza que centraliza la configuración y permite que el usuario final o el sistema de domótica controle qué se ve en cada pantalla. No es un transmisor ni un receptor: no transporta video por sí mismo y solo funciona con los equipos Multicast de Blustream compatibles.

Características principales

• Interfaz web: para configurar y controlar sistemas Multicast IP50HD o IP200UHD / IP250UHD.
• Arrastrar y soltar con vista previa: selección intuitiva de fuentes y monitoreo del estado del sistema.
• Gestión avanzada de señales: enrutamiento independiente de IR, RS-232, USB/KVM, audio y video.
• Configuración automática: detecta y configura los equipos del sistema.
• 2 puertos LAN: unen la red existente con la red de video: separa el tráfico, mejora el rendimiento, no requiere configuración de red avanzada, IP independiente por puerto y control TCP/IP simplificado.
• Integración RS-232 e IR: para controlar el sistema desde un control remoto o un sistema de automatización.
• Control de videowall: hasta un arreglo máximo de 9 × 9 pantallas.
• PoE: se alimenta desde un switch PoE; opcionalmente con fuente local de 12 V / 2 A (no incluida).
• Apps iOS y Android: y drivers de terceros para las principales marcas de control.

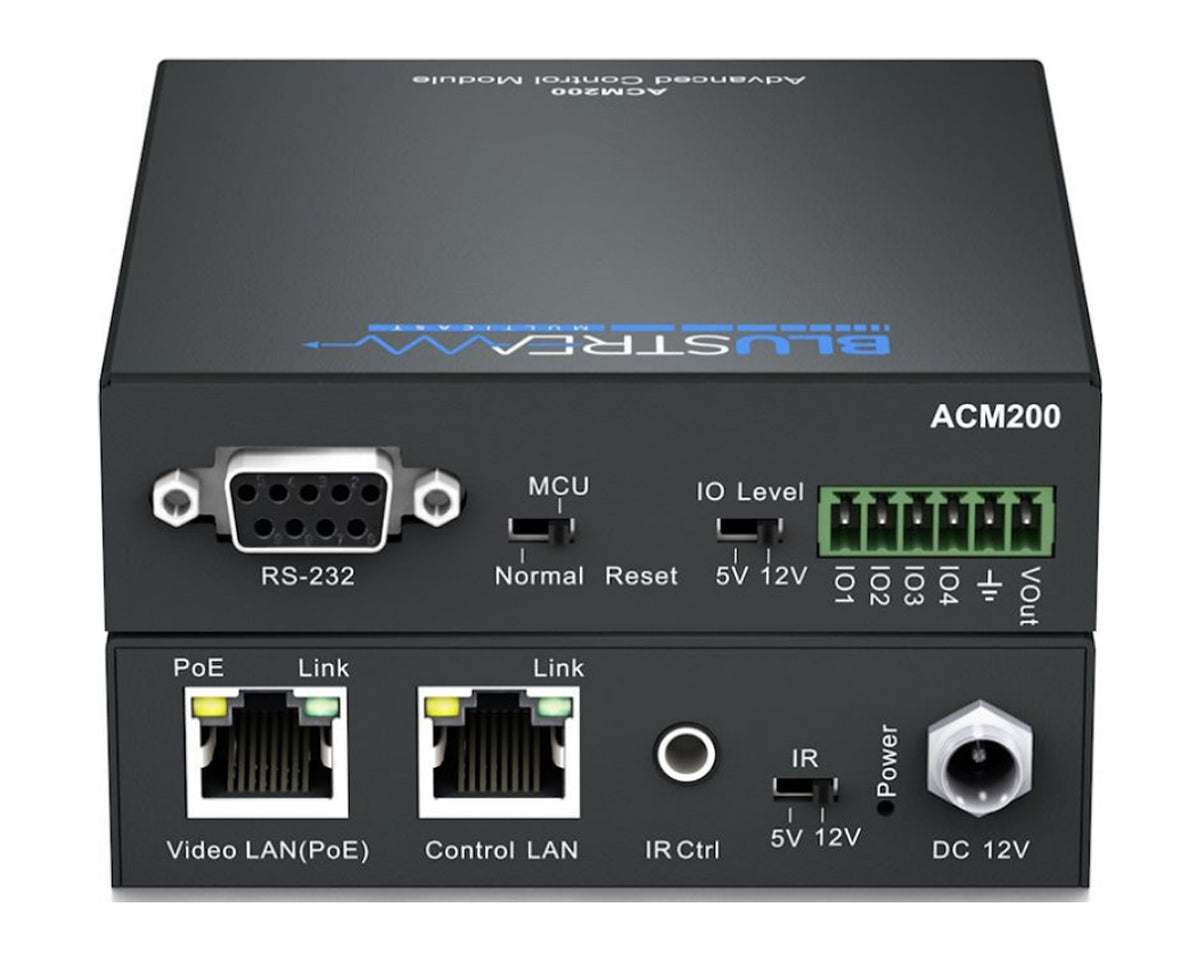

Especificaciones técnicas

• Modelo: Blustream ACM200
• Ethernet: 2 × RJ45 LAN (1 con soporte PoE)
• RS-232: 1 × DB9 hembra
• RS-232 y E/S: 1 × conector Phoenix de 6 pines
• Entrada IR: 1 × jack 3,5 mm estéreo
• Consumo PoE: 4,0 W típico, 4,5 W máximo
• Alimentación: PoE o fuente local opcional de 12 V / 2 A (no incluida)
• Temperatura de operación: 0 °C a 40 °C
• Temperatura de almacenamiento: −20 °C a 60 °C

Medidas y peso

• 96 × 110 × 26 mm (ancho × profundidad × alto).
• Peso de envío: 0,6 kg.

¿Cómo funciona el sistema Multicast de Blustream?

En un sistema de video sobre IP (AV over IP), cada fuente HDMI se conecta a un transmisor (TX) y cada pantalla a un receptor (RX), y todos se conectan a un switch de red Gigabit. Así, cualquier pantalla puede ver cualquier fuente, como en una matriz, pero sin límite fijo de entradas y salidas: el sistema crece agregando transmisores y receptores. El cable de cada equipo al switch puede medir hasta 100 m, y entre switches se puede usar fibra óptica para cubrir edificios completos. El sistema se configura y controla con un módulo de control ACM200 o ACM210, que ofrece interfaz web, app y drivers para sistemas de automatización.

Compatibilidad

Compatible con los transmisores y receptores Multicast de Blustream: IP50HD o IP200UHD / IP250UHD. Requiere la red del sistema (switch Gigabit administrable). Se integra con sistemas de control mediante TCP/IP, RS-232, IR y drivers de terceros, y se opera desde navegador web o la app para iOS y Android.

Contenido de la caja

• 1 × módulo ACM200.
• 1 × cable de control IR jack 3,5 mm a 3,5 mm.
• 1 × conector Phoenix de 6 pines.
• 1 × kit de montaje.
• No incluye fuente de poder (se alimenta por PoE).

Preguntas frecuentes

¿Es obligatorio para un sistema Multicast? Es el módulo de configuración y control recomendado por Blustream; permite manejar el sistema por web, app, RS-232, IR y drivers de terceros.

¿Transporta video? No. Controla y configura los transmisores y receptores; además muestra vistas previas en su interfaz web.

¿Necesito fuente de poder? Si el switch tiene PoE, no. Si no lo tiene, use una fuente local de 12 V (se vende por separado).

¿Qué diferencia tiene con el ACM210? El ACM210 es la versión más reciente y suma compatibilidad con las series IP300UHD e IP350UHD.

Modelo: ACM200.
