Módulo de Control Blustream ACM210 para Sistemas de Video sobre IP Multicast (Web, App y RS-232)

El Blustream ACM210 es el módulo de control y configuración de los sistemas de video sobre IP Multicast de Blustream (IP50HD, IP200UHD, IP250UHD, IP300UHD e IP350UHD). Ofrece una interfaz web con selección de fuentes “arrastrar y soltar” y vista previa de video, configuración automática del sistema, enrutamiento independiente de IR, RS-232, USB/KVM, audio y video, y dos puertos de red para unir la red existente con la red de video sin configuraciones avanzadas. Es la versión más reciente, compatible también con las series IP300UHD e IP350UHD.

¿Para quién es?

Para integradores que instalan sistemas de distribución de video sobre IP de Blustream en salas de reuniones, campus, hoteles, bares deportivos, retail, salas de control y residencias grandes. Es la pieza que centraliza la configuración y permite que el usuario final o el sistema de domótica controle qué se ve en cada pantalla. No es un transmisor ni un receptor: no transporta video por sí mismo y solo funciona con los equipos Multicast de Blustream compatibles.

Características principales

• Interfaz web: para configurar y controlar sistemas Multicast IP50HD, IP200UHD, IP250UHD, IP300UHD e IP350UHD.
• Arrastrar y soltar con vista previa: selección intuitiva de fuentes y monitoreo del estado del sistema.
• Gestión avanzada de señales: enrutamiento independiente de IR, RS-232, USB/KVM, audio y video.
• Configuración automática: detecta y configura los equipos del sistema.
• 2 puertos LAN: unen la red existente con la red de video: separa el tráfico, mejora el rendimiento, no requiere configuración de red avanzada, IP independiente por puerto y control TCP/IP simplificado.
• Integración RS-232 e IR: para controlar el sistema desde un control remoto o un sistema de automatización.
• PoE: se alimenta desde un switch PoE; opcionalmente con fuente local de 12 V (no incluida).
• Apps iOS y Android: y drivers de terceros para las principales marcas de control.

Especificaciones técnicas

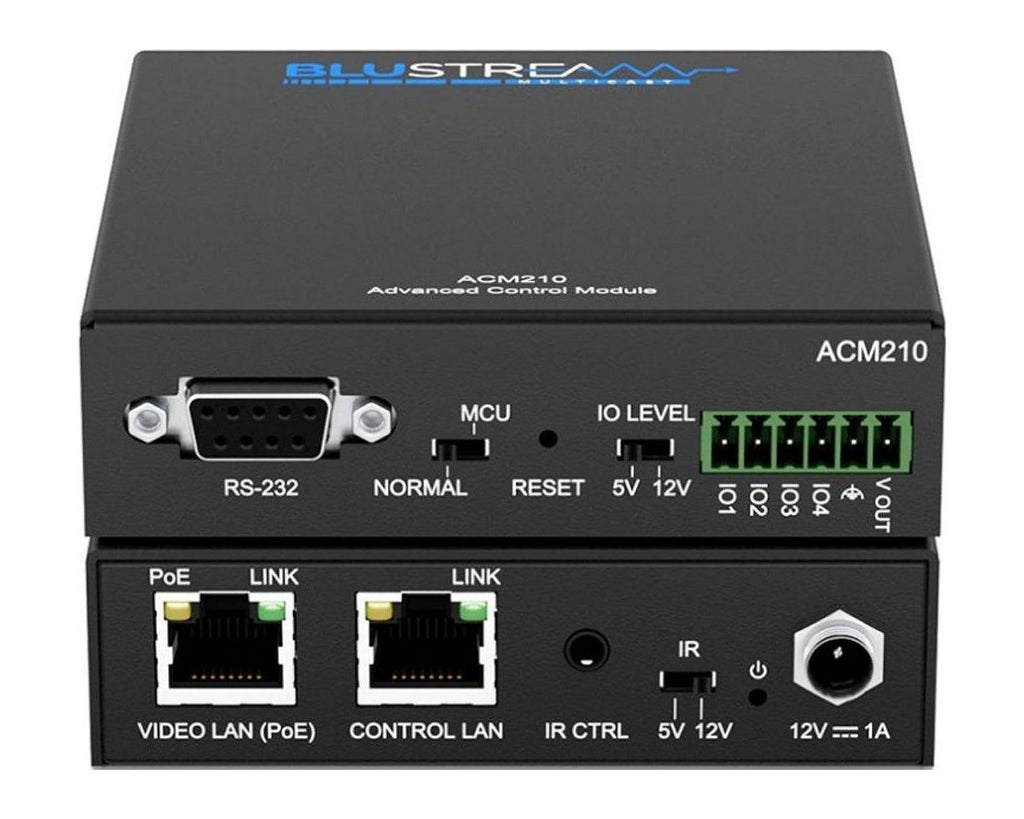

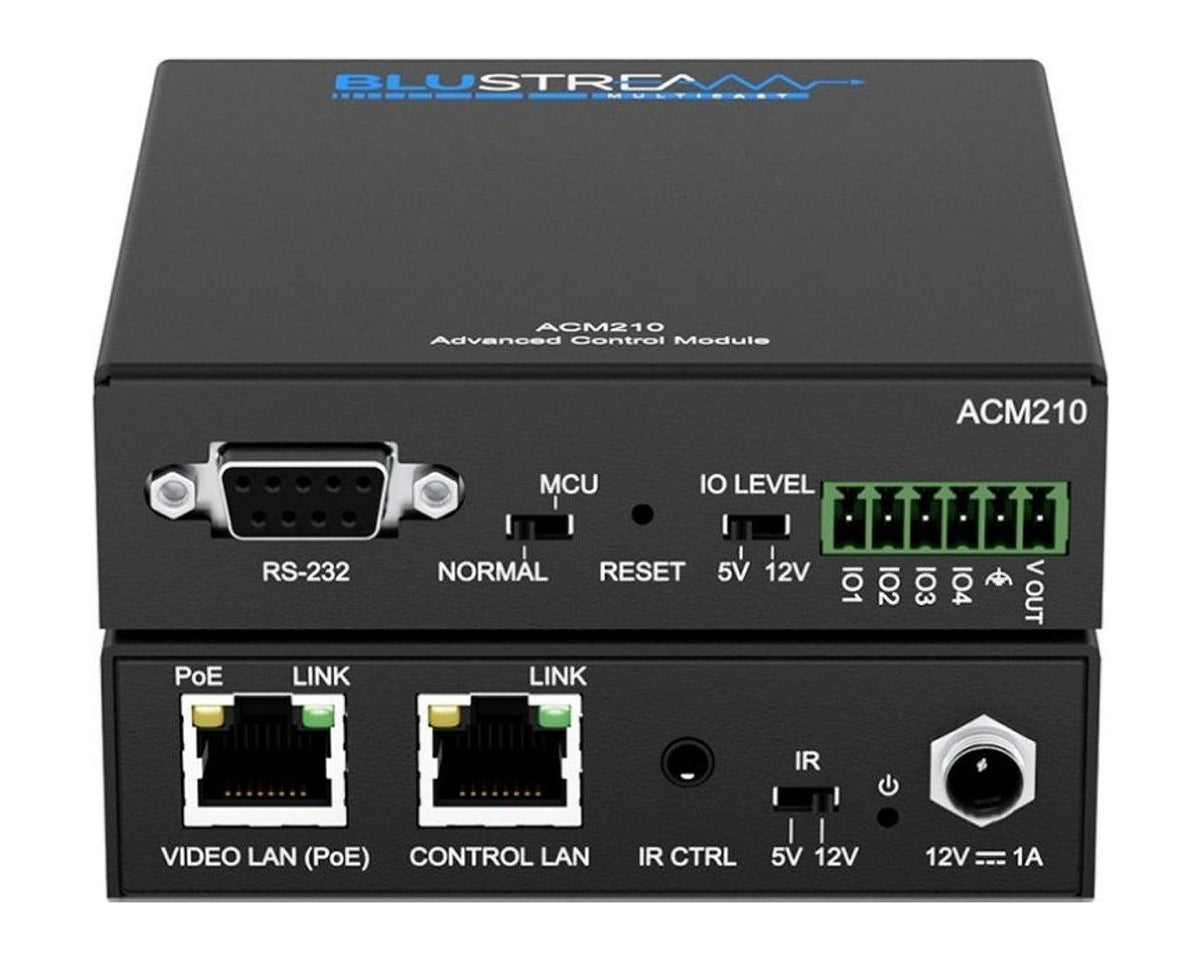

• Modelo: Blustream ACM210

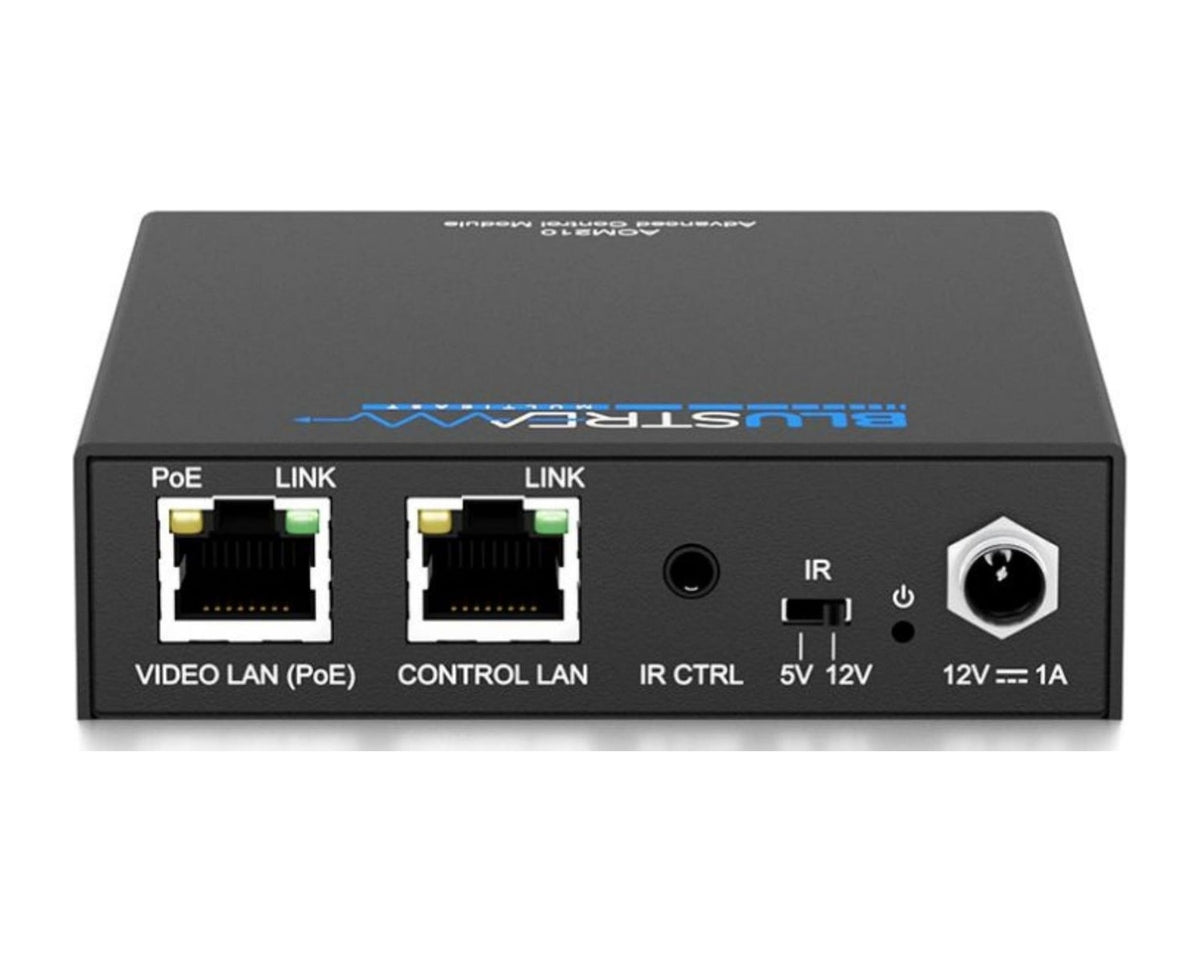

• Ethernet: 2 × RJ45 LAN (1 con soporte PoE)
• RS-232: 1 × DB9 hembra
• GPIO: 1 × conector Phoenix de 6 pines
• Entrada IR: 1 × jack 3,5 mm estéreo
• Consumo PoE: 4,0 W típico, 4,5 W máximo
• Alimentación: PoE o fuente local opcional de 12 V (no incluida)
• Temperatura de operación: 0 °C a 40 °C
• Temperatura de almacenamiento: −20 °C a 60 °C

Medidas y peso

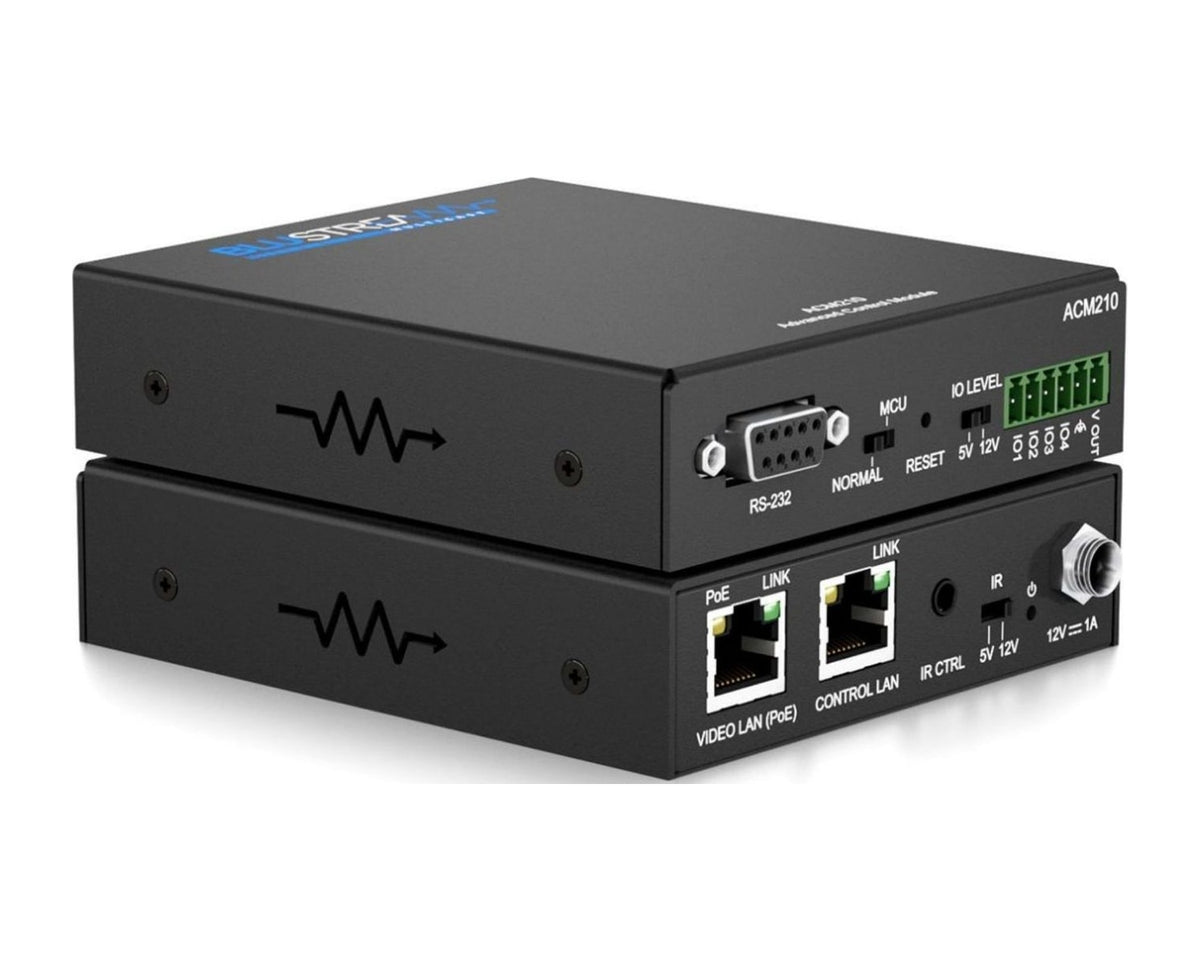

• 96 × 110 × 26 mm (ancho × profundidad × alto).
• Peso de envío: 0,6 kg.

¿Cómo funciona el sistema Multicast de Blustream?

En un sistema de video sobre IP (AV over IP), cada fuente HDMI se conecta a un transmisor (TX) y cada pantalla a un receptor (RX), y todos se conectan a un switch de red Gigabit. Así, cualquier pantalla puede ver cualquier fuente, como en una matriz, pero sin límite fijo de entradas y salidas: el sistema crece agregando transmisores y receptores. El cable de cada equipo al switch puede medir hasta 100 m, y entre switches se puede usar fibra óptica para cubrir edificios completos. El sistema se configura y controla con un módulo de control ACM200 o ACM210, que ofrece interfaz web, app y drivers para sistemas de automatización.

Compatibilidad

Compatible con los transmisores y receptores Multicast de Blustream: IP50HD, IP200UHD, IP250UHD, IP300UHD e IP350UHD. Requiere la red del sistema (switch Gigabit administrable). Se integra con sistemas de control mediante TCP/IP, RS-232, IR y drivers de terceros, y se opera desde navegador web o la app para iOS y Android.

Contenido de la caja

• 1 × módulo ACM210.
• 1 × cable de control IR jack 3,5 mm a 3,5 mm.
• 1 × conector Phoenix de 6 pines.
• 1 × kit de montaje.
• No incluye fuente de poder (se alimenta por PoE).

Preguntas frecuentes

¿Es obligatorio para un sistema Multicast? Es el módulo de configuración y control recomendado por Blustream; permite manejar el sistema por web, app, RS-232, IR y drivers de terceros.

¿Transporta video? No. Controla y configura los transmisores y receptores; además muestra vistas previas en su interfaz web.

¿Necesito fuente de poder? Si el switch tiene PoE, no. Si no lo tiene, use una fuente local de 12 V (se vende por separado).

¿Qué diferencia tiene con el ACM200? El ACM210 suma compatibilidad con las series IP300UHD e IP350UHD.

Modelo: ACM210.
