Placa de Pared Dante Blustream DA22XLR-WP-EU-V2 con 2 Entradas y 2 Salidas XLR y Phantom (formato UK/EU)

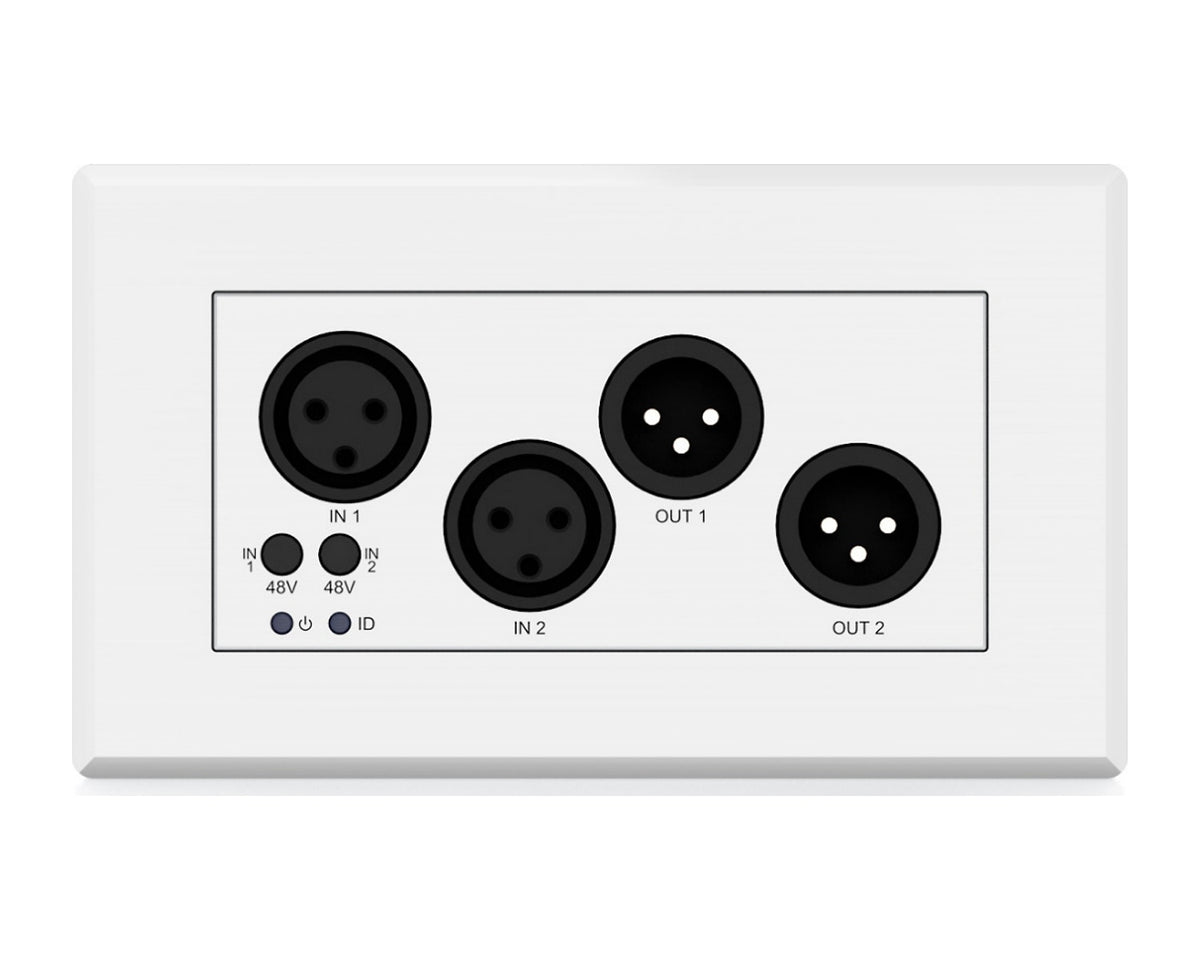

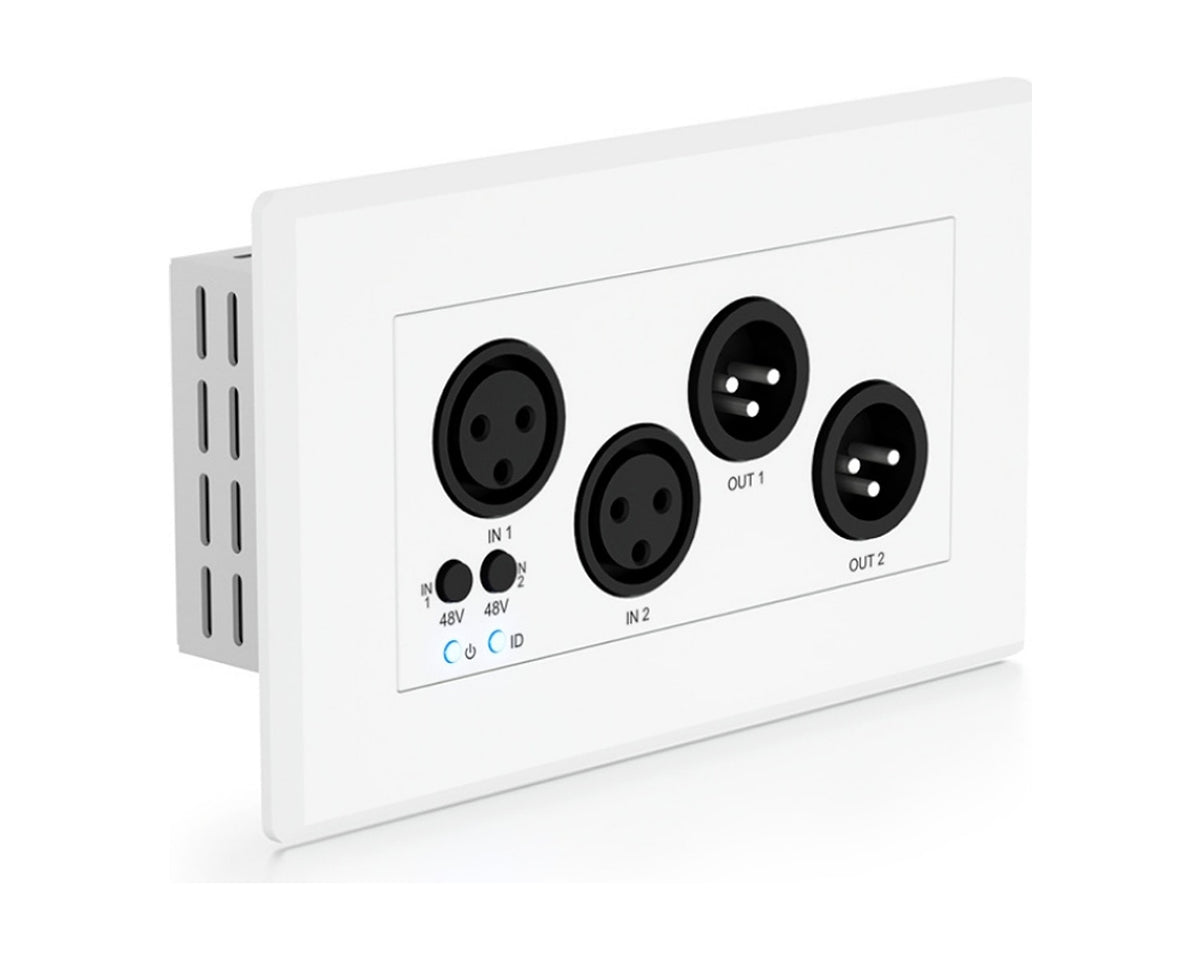

La Blustream DA22XLR-WP-EU-V2 es una placa de pared Dante® para cajas dobles de formato UK/EU con 2 entradas XLR (micrófono o línea, con phantom de 48 V conmutable) y 2 salidas XLR balanceadas o no balanceadas. Ajusta sensibilidad y ganancia con perillas rotatorias, soporta AES67 y se alimenta por PoE o con la fuente de 12 V incluida.

¿Para quién es?

Para puntos de conexión de audio profesional en la pared o el escenario: auditorios, salas de eventos, iglesias, aulas magnas y estudios, donde se conectan micrófonos, mezcladores o parlantes activos directamente a la red Dante. No conviene si no tiene un sistema Dante.

Características principales

• 2 entradas XLR: micrófono o línea; phantom de 48 V / 0,5 mA conmutable por entrada.
• 2 salidas XLR: balanceadas o no balanceadas.
• Ajustes: sensibilidad de +24 dBu a −28 dBV y ganancia de salida de +20 dBu a −28 dBV, con 4 perillas rotatorias de 5 posiciones.
• Dante®/AES67: 44,1, 48 y 96 kHz a 24 bits; latencia de 2 a 10 ms.
• PoE Clase 0 (802.3af): o fuente de 12 V incluida.
• Marco magnético: compatible con cajas UK y EU.

Especificaciones técnicas

• Modelo: Blustream DA22XLR-WP-EU-V2
• Entradas: 2 × XLR de 3 pines
• Salidas: 2 × XLR de 3 pines

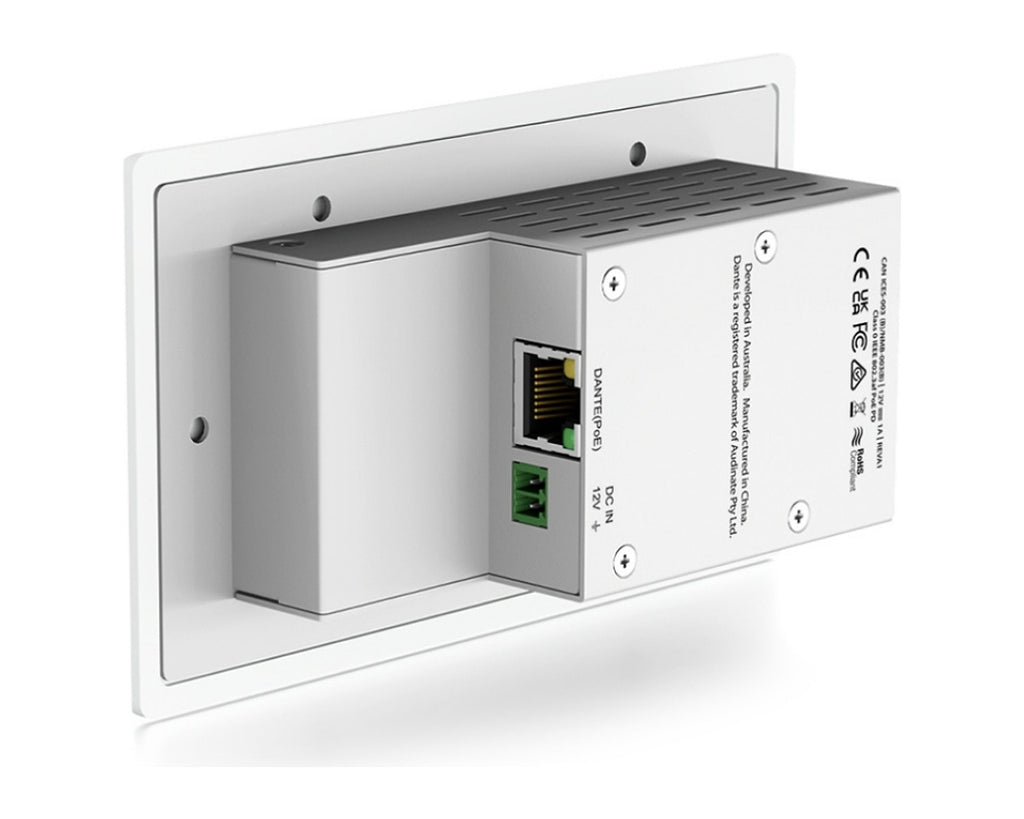

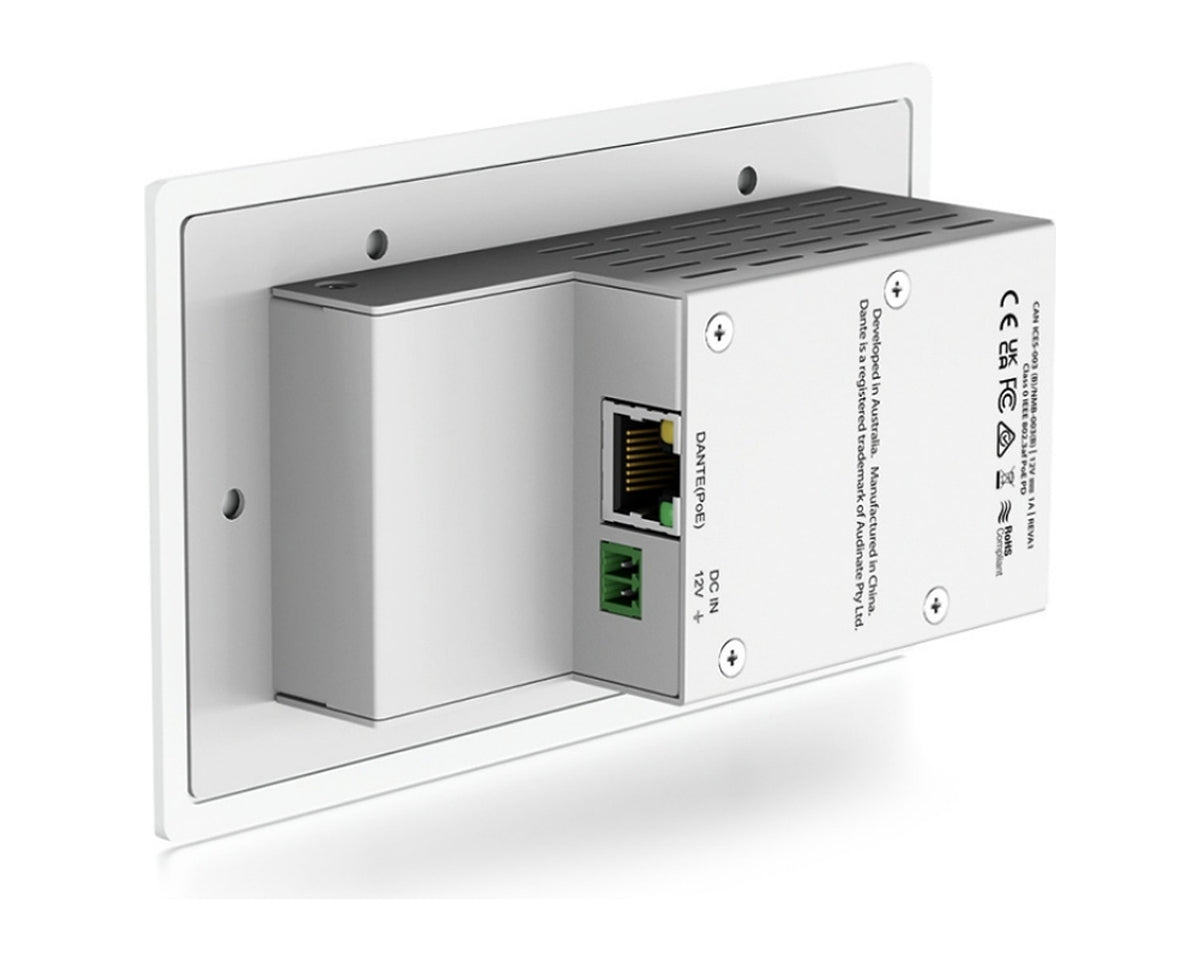

• Red: 1 × RJ45 Dante® con PoE
• Actualización: 1 × micro USB
• Alimentación: PoE 802.3af o 12 V / 1 A DC (Phoenix de 2 pines)
• Caja requerida: UK o EU doble; profundidad mínima 40 mm (recomendada 47 mm)
• Temperatura de operación: 0 °C a 40 °C
• Temperatura de almacenamiento: −20 °C a 60 °C

Medidas y peso

• Módulo: 136 × 76 × 45 mm (sin marco).
• Marco: 146 × 86 × 5 mm.
• Calado: 109 × 50 × 36 mm.
• Peso de envío: 0,42 kg.

¿Qué es Dante y por qué conviene?

Dante® (de Audinate) es el estándar más usado para transportar audio digital sin comprimir por una red Ethernet. En lugar de tender un cable de audio por cada canal, todos los equipos se conectan a un switch de red y los canales se enrutan por software (Dante Controller), con latencia de pocos milisegundos y sin pérdida de calidad. Así, un micrófono en una sala puede llegar a un amplificador en otra, o el audio de un computador puede repartirse a varias zonas, solo con cables de red. Los equipos Blustream también soportan AES67, lo que permite interoperar con otros sistemas de audio en red.

Requisitos de red

Conecte los equipos Dante a un switch de red (idealmente Gigabit y administrable, con calidad de servicio QoS configurada para audio). Si el switch tiene PoE, alimenta los equipos por el mismo cable. La configuración de rutas y latencias se hace con el software gratuito Dante Controller de Audinate. Para instalaciones críticas, conviene una red dedicada al audio o una VLAN separada.

Instalación de la placa de pared

Esta versión es para cajas eléctricas de formato UK/EU. En Chile, verifique antes de instalar que la caja de pared o de mesa tenga las medidas y la profundidad indicadas, ya que el formato difiere de las cajas locales. La conexión de red (con PoE) y la configuración deben realizarlas un técnico o integrador.

Compatibilidad

Compatible con micrófonos dinámicos y de condensador, mezcladores, parlantes activos y redes Dante o AES67.

Contenido de la caja

• 1 × placa DA22XLR-WP-EU-V2.
• 1 × marco magnético.
• 1 × cable de programación USB serie.
• 1 × tarjeta de referencia rápida.
• Fuente de 12 V: la ficha indica que se suministra, pero no figura en el contenido de la caja; consúltenos.

Preguntas frecuentes

¿Tiene phantom? Sí, 48 V conmutable por cada entrada XLR.

¿Tiene salidas? Sí, 2 salidas XLR además de las 2 entradas.

¿Qué caja necesita? Una caja doble UK o EU de al menos 40 mm de profundidad.

¿Necesita fuente? No si hay PoE; si no, use una fuente de 12 V / 1 A (consúltenos si viene incluida).

Modelo: DA22XLR-WP-EU-V2.
